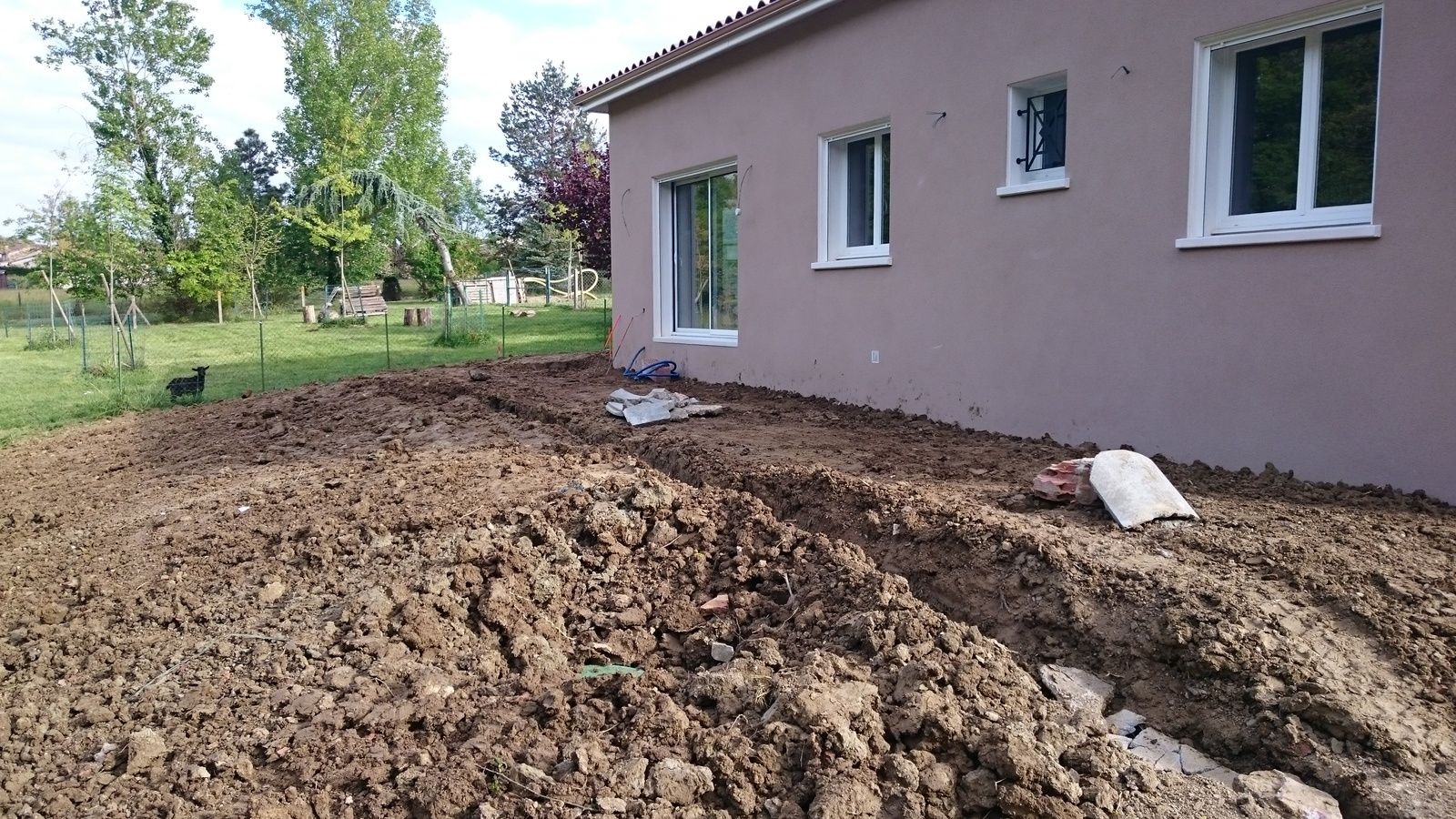

SITUATIONS de départ pour des projets "possibles" de création ou de rénovation de TERRASSE en bois ou en composite...

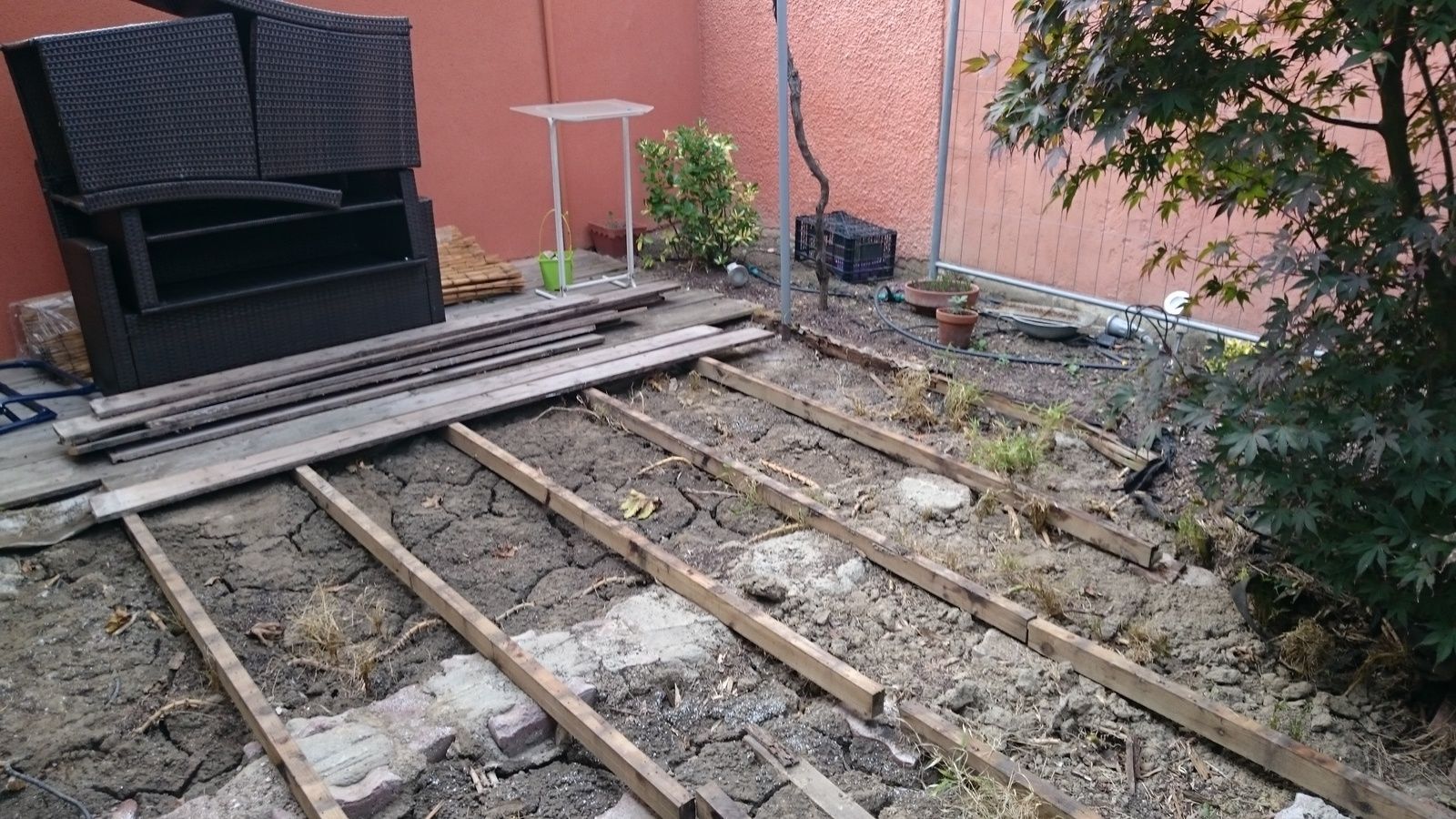

CAS PHOTO N°1 et 2 = RENOVATION TERRASSE BALCON en COMPOSITE

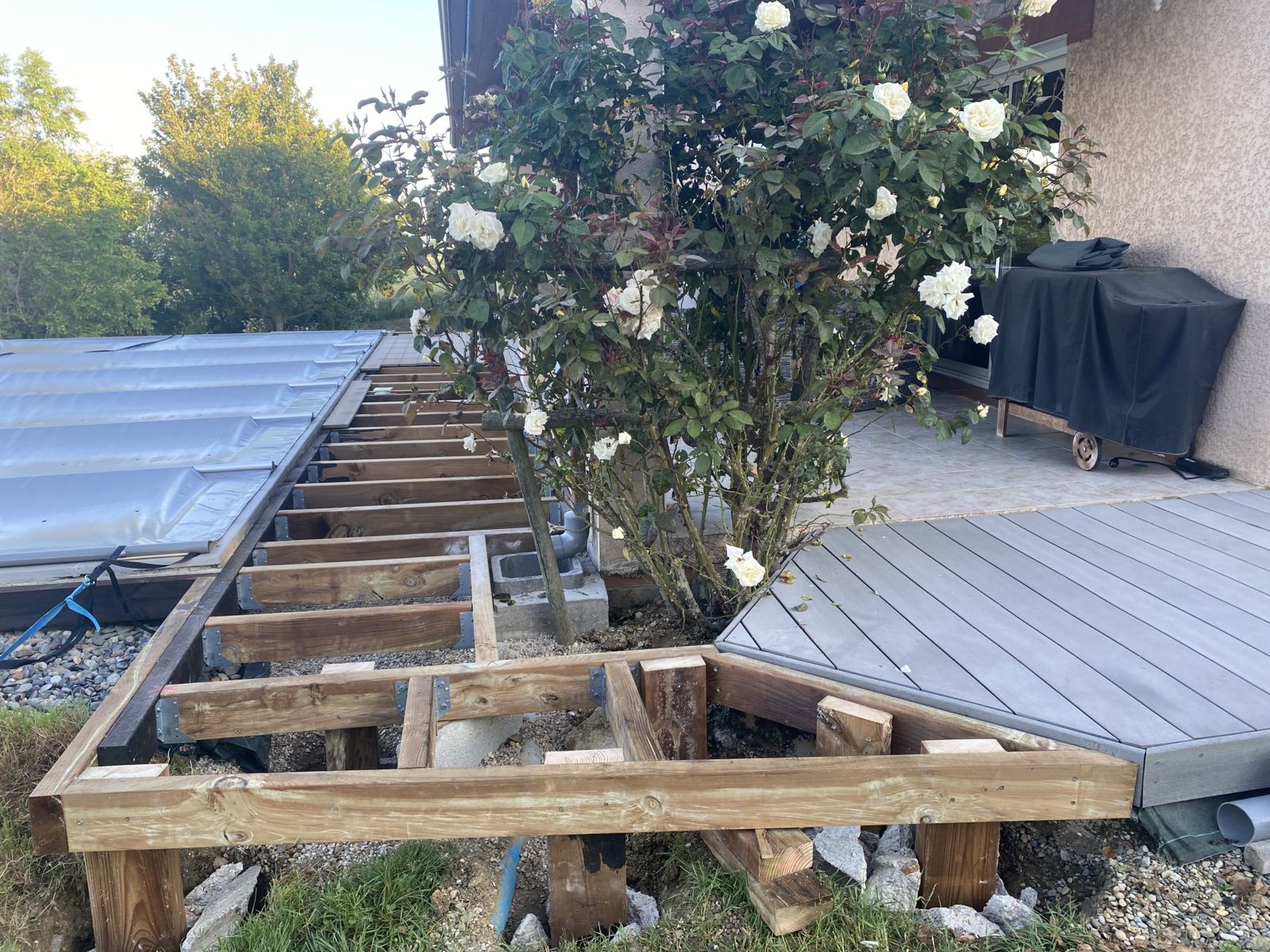

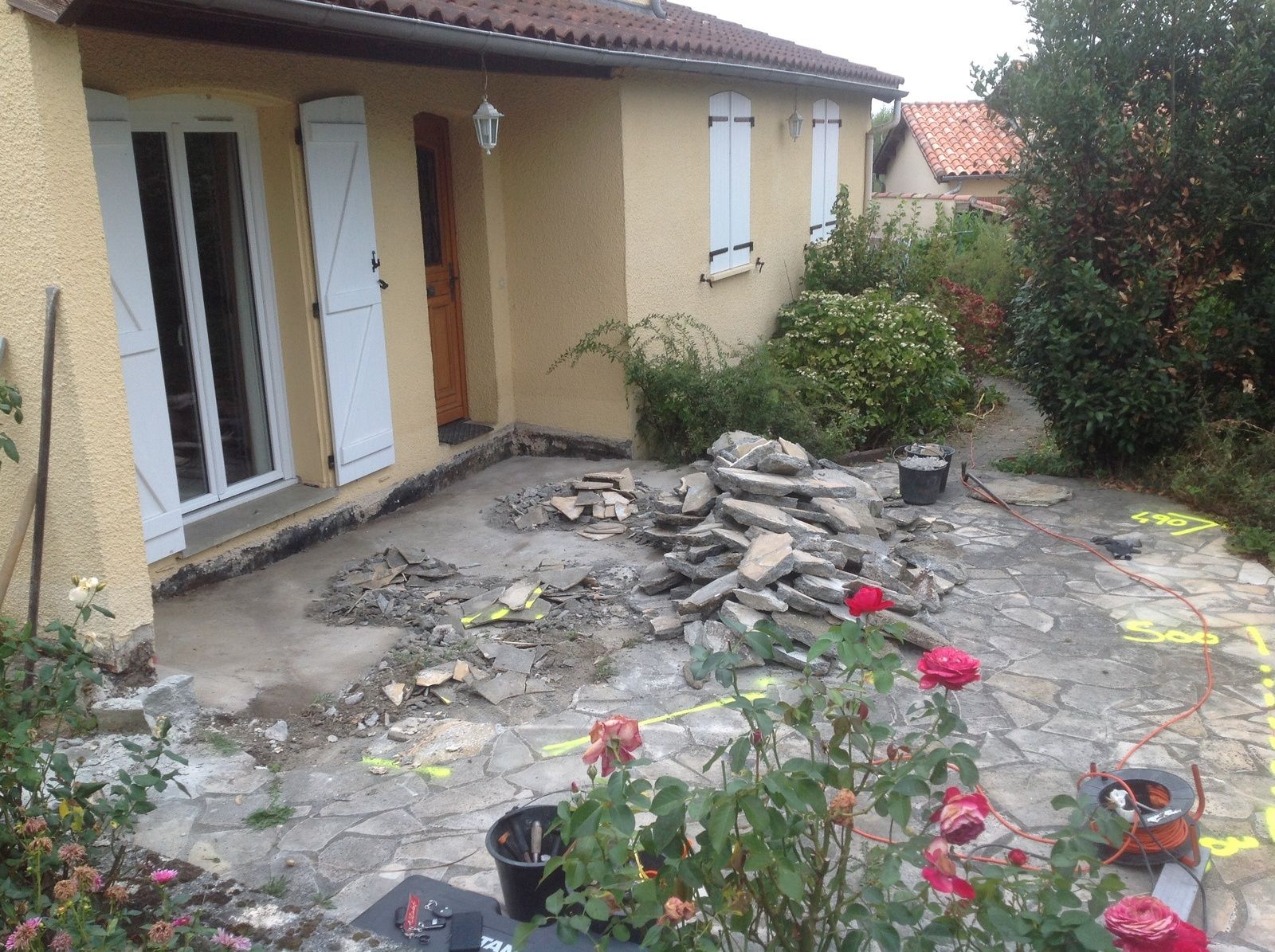

CAS PHOTO N°3 et 4 = RENOVATION complète TERRASSE COMPOSITE

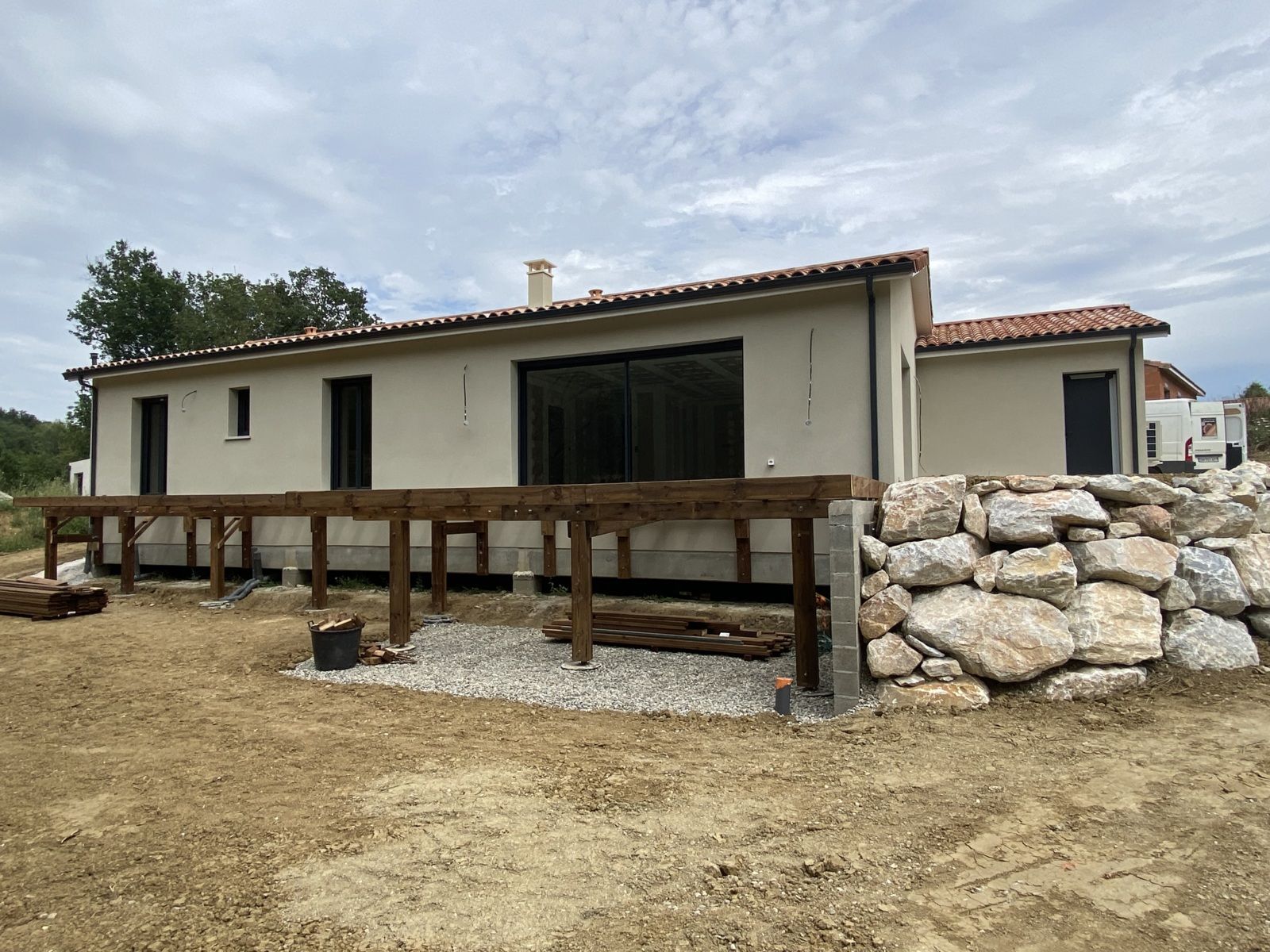

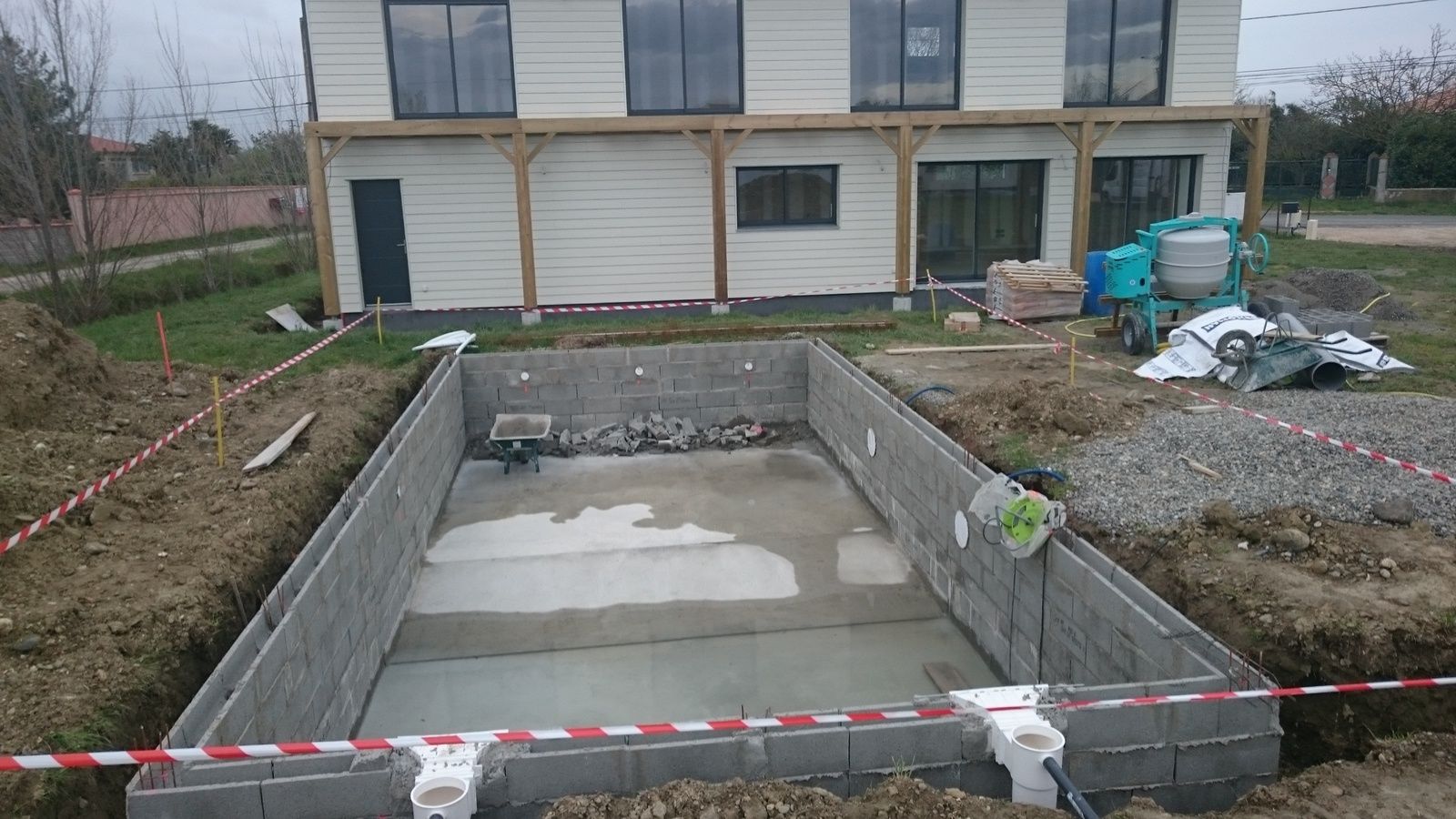

CAS PHOTO N°5 et 6 = CREATION TERRASSE HABITATION "balcon" sur PIEUX

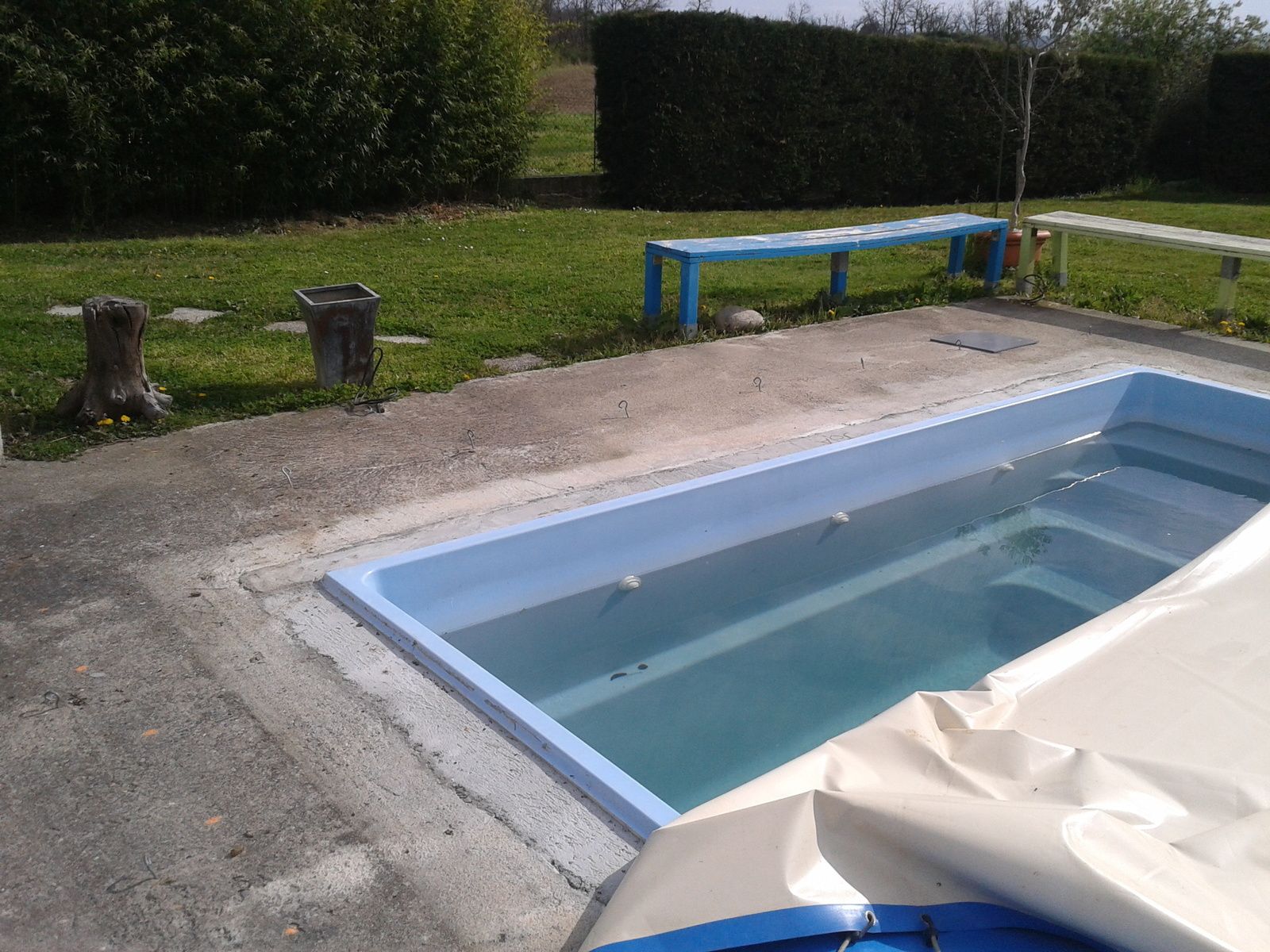

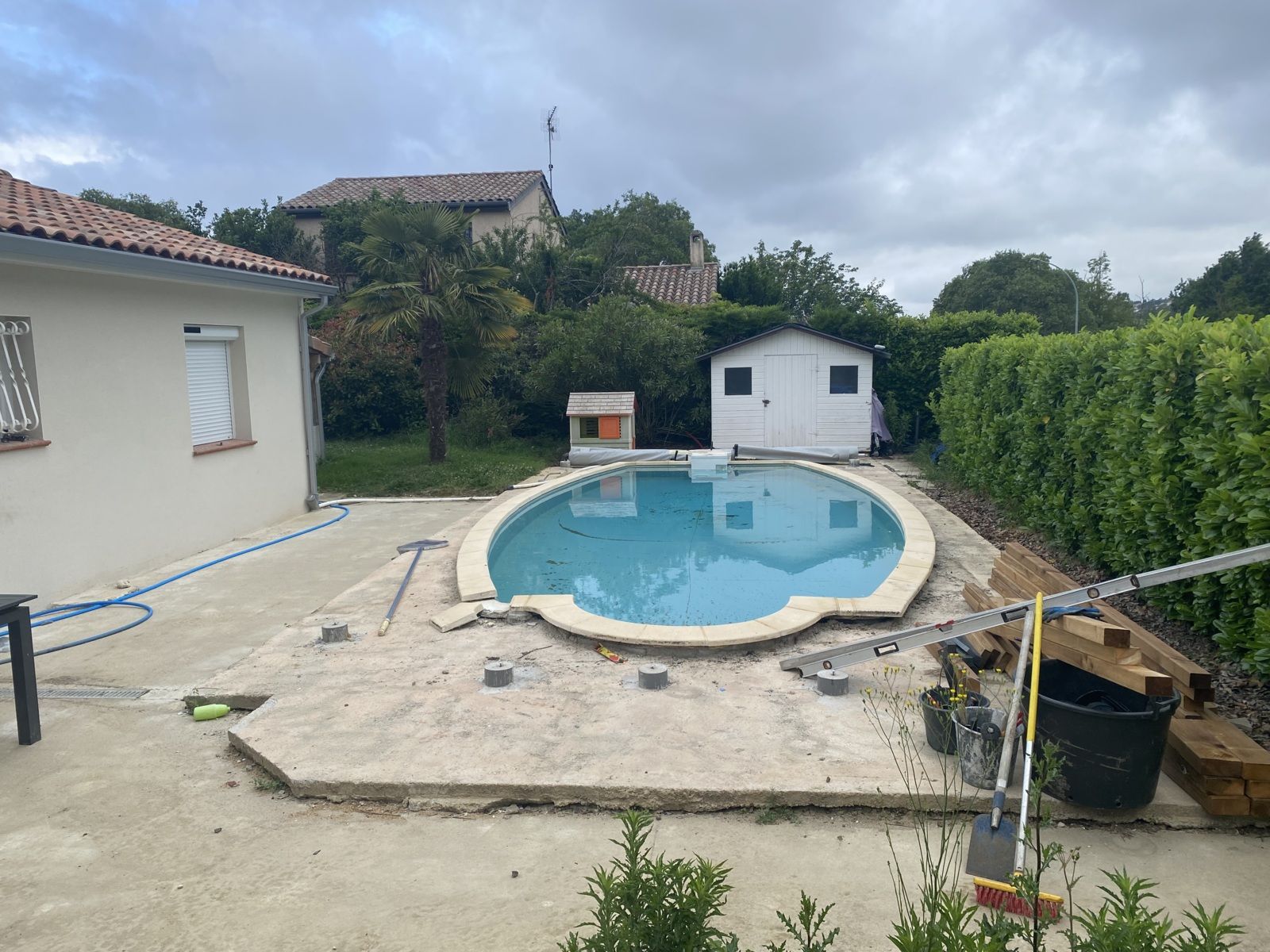

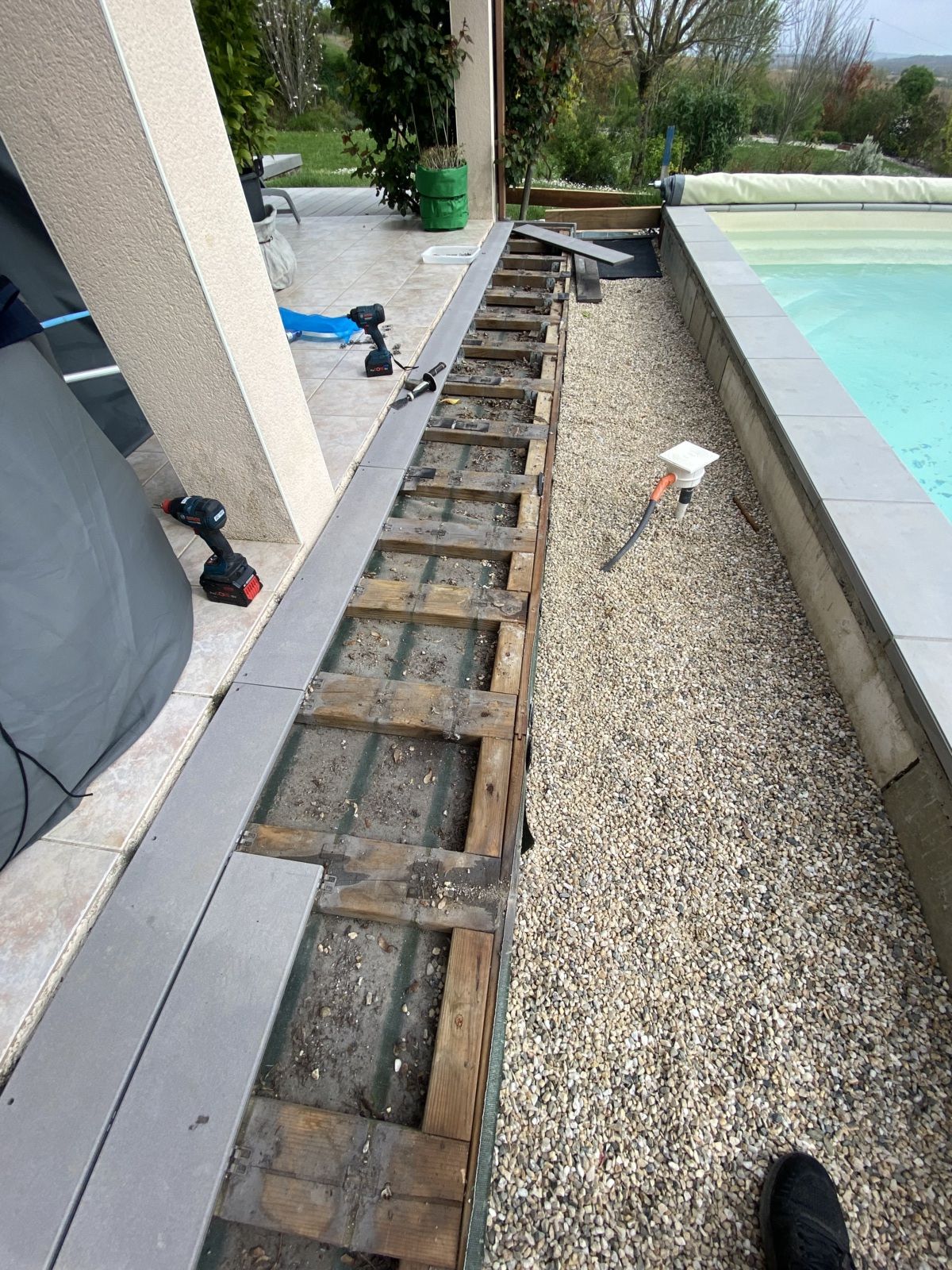

CAS PHOTO N°7 et 8  = RENOVATION TERRASSE PISCINE

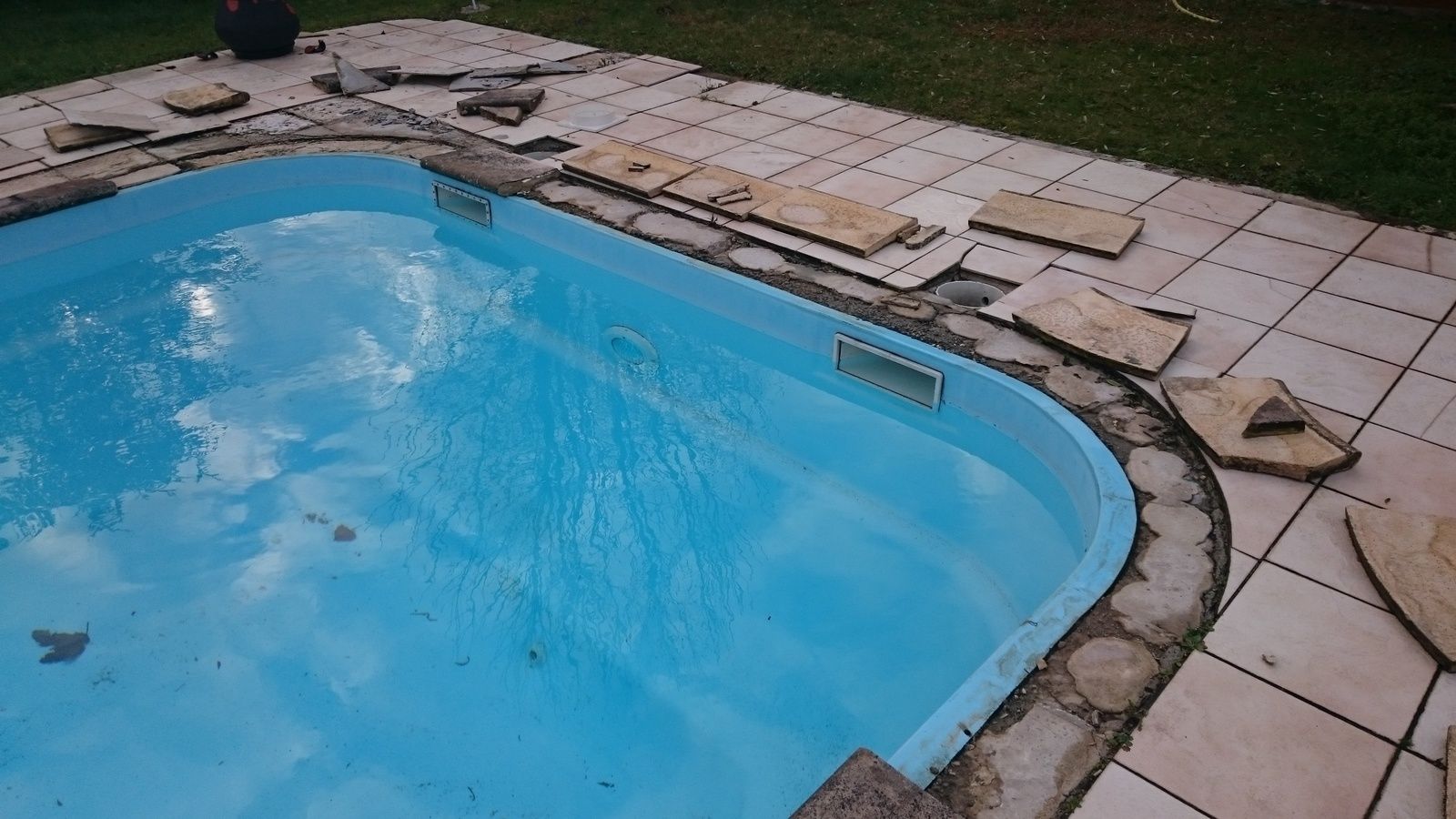

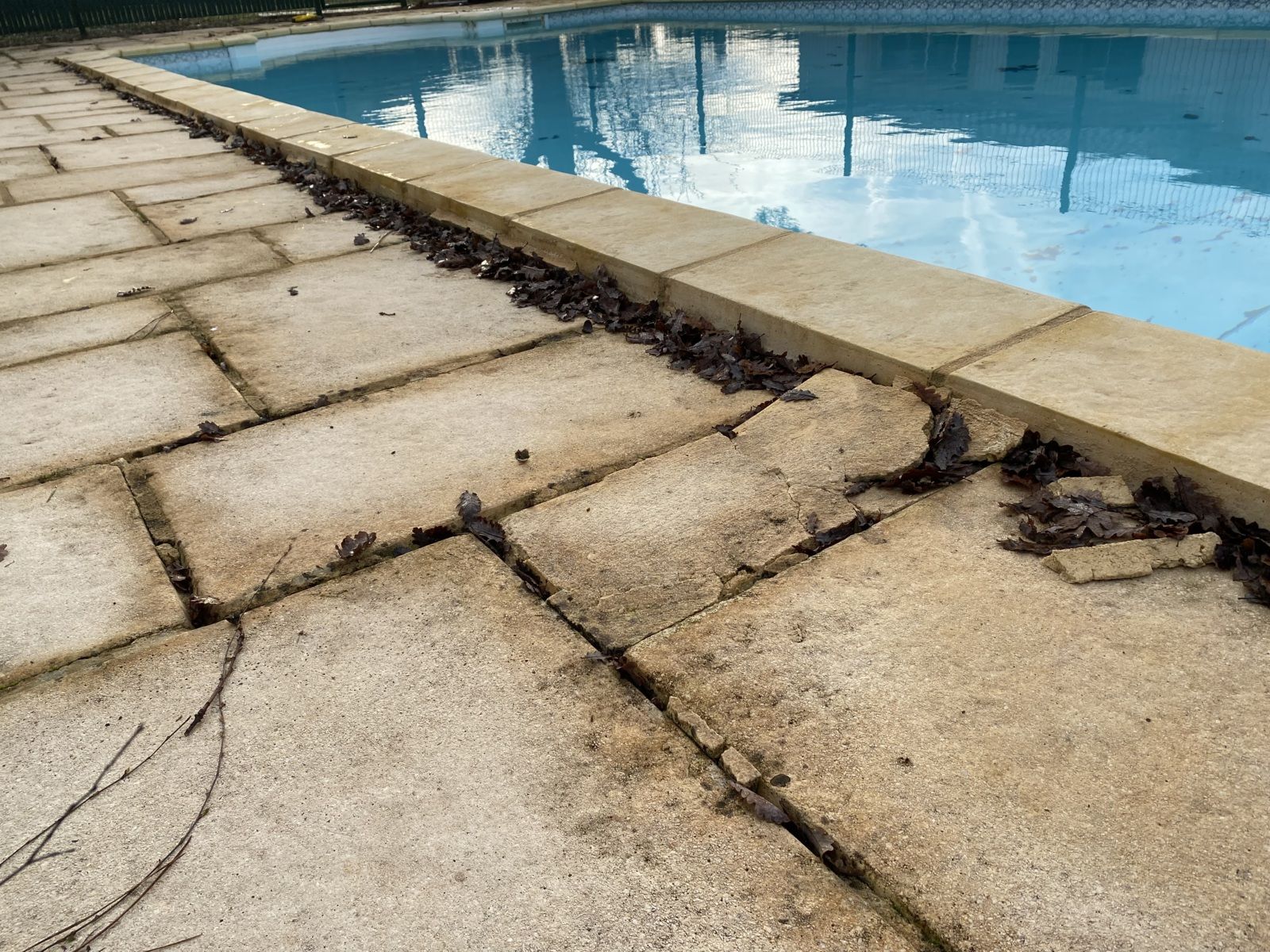

CAS PHOTO N°9 et 10  = RENOVATION TERRASSE PISCINE en CARRELAGE

CAS PHOTO N°11 et 12  = RENOVATION TERRASSE PISCINE en EXOTIQUE

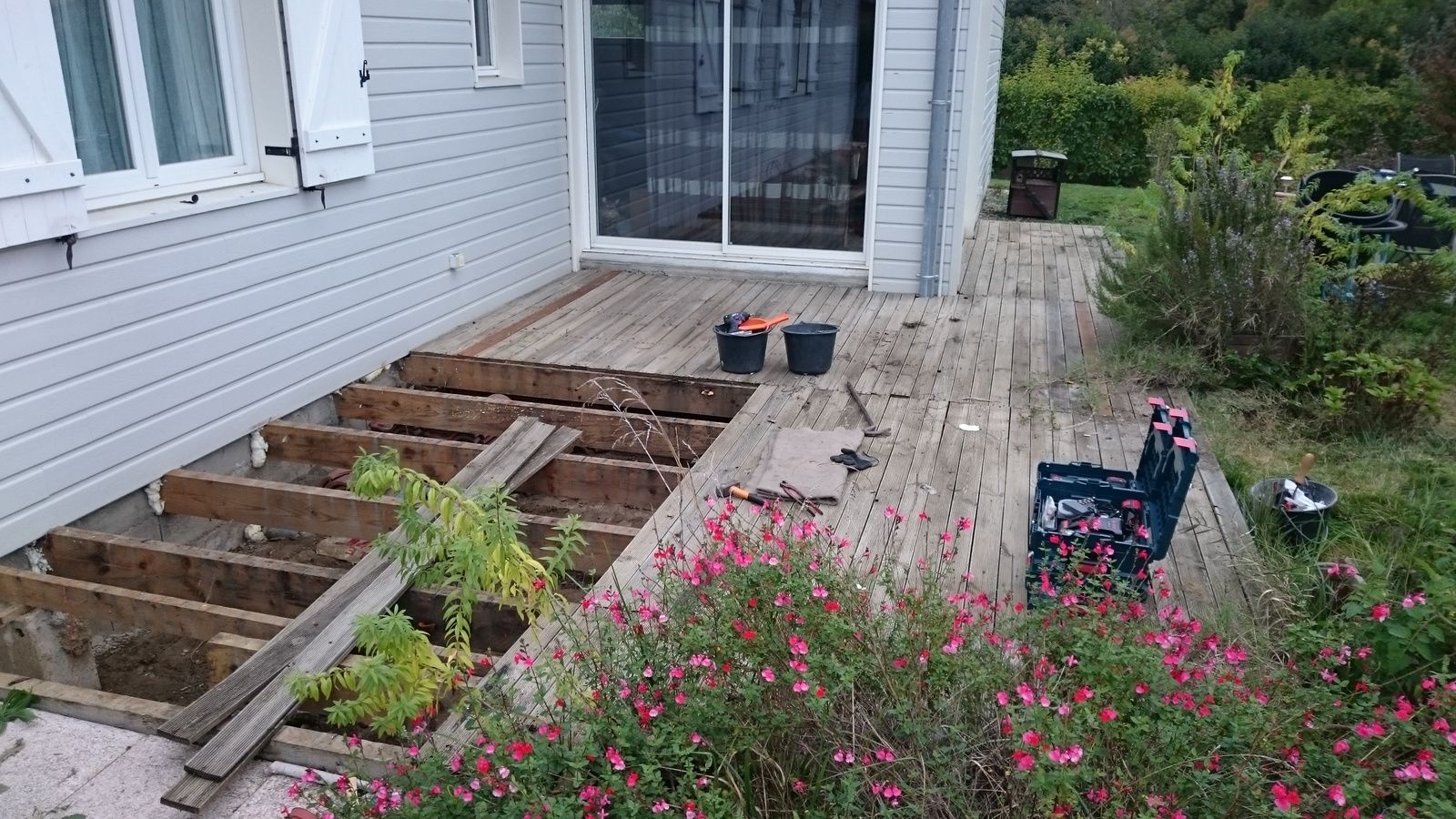

CAS PHOTO N°7 et 8  = RENOVATION TERRASSE BALCON en EXOTIQUE

CHAQUE CAS est un PROJET UNIQUE...

Une étude précise des niveaux et hauteurs de l'existant (maçonneries, seuils)

Une évaluation complète des montages de la structure chevron proposée et des sens de poses

Un chiffrage des calages, vissages et fixations à utiliser

Une estimation des structures d'appuis et contre-pièces

Un calcul des surfaces, finitions

ATPV Concept…

Etudes – Conseils – Réalisations depuis 1989…

Concept BOIS = Concepteur de terrasses bois…

(Bois composites / bois locaux / bois tropicaux)

Tel: 06.74.09.08.57  - atpv@orange.fr

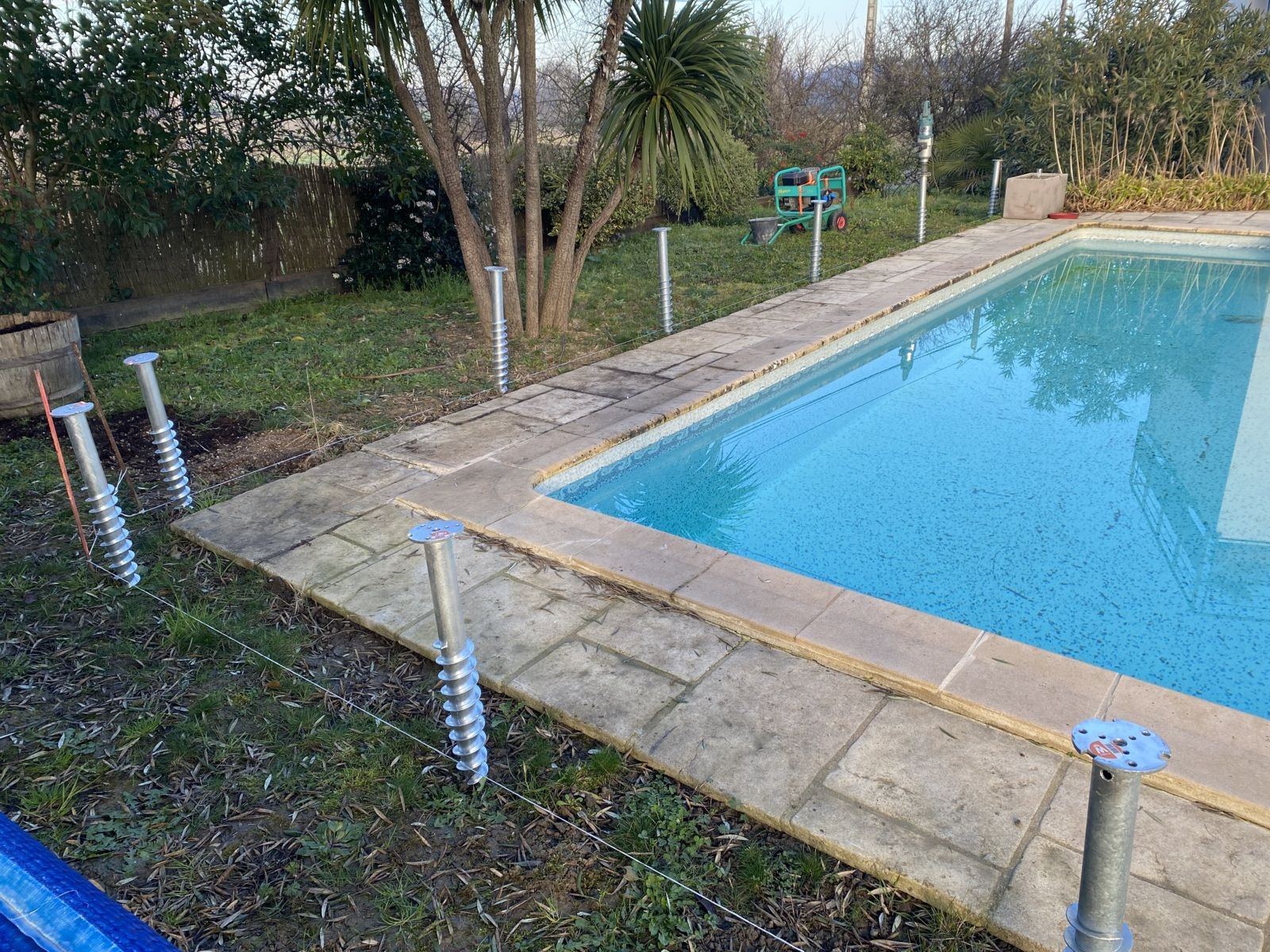

Selon l’utilisation des pieux vissés, une étude de faisabilité et de pose sera obligatoire (Bureau d’études) selon les qualités techniques du support (sol) et les choix de l’ouvrage à réaliser…

Elle définira le nombre et la hauteur des pieux et les montages et raccordement entre les pieux et la structure porteuse du projet final…

- Léger

- Maniable

- Adapté selon besoins technique de 550 mm à 1750 mm (Classique) voir plus en utilisant des manchons de raccordement et des « tubes » de prolongement

- Nombreuses pièces de liaison selon l’utilisation : terrasse – clôture – retenue de talus – bâtiments (Platine – Connecteur - Equerres – Œillet – Support pour muralière…)

- Nombreuses pièces de tension entre les pieux (Jambe de force – Profilés galvanisés - Tube)

- Visserie adaptée M16

- Rails (Profilé)  vissés sur pieux, adaptés aux montages et création des assemblages d’une structure porteuse et aux utilisations des contre-pièces de renforcement des ossatures (Liaison – contreventements – doublages)

- Facile à poser grâce à une visseuse à choc

- Platine d’enfoncement avec niveau à bulle entre le pieu et la bolonneuse à choc = Précision

- Possibilité de couper le pieu en cas de refus (Sol compacte ou trop caillouteux – Obstacle important = racine / roche) et d’ajouter un adaptateur pour poser une platine et les rails

- Possibilité de déplacer le pieu en cas de refus « rapide »

- Facile à poser = espacements à respecter (Traçage au sol avec cordeaux et plâtre)

- La platine filetée M16 vissée sur la tête du pieu permet de régler « parfaitement » la hauteur finale et les « futurs assemblages »

- Environnement du projet et accès au chantier facilité car aucun besoin d’engin lourd ou de manipulations imposantes…

Le point technique essentiel est que le système PIEU VISSE grarde et optimise la VENTILATION dans le cas d’une terrasse bois et n’engendre aucun « refus » du sol (Mouvements du sol et RGA)

Même avec des fortes variations climatiques (CNTP) et pédologiques (Texture + Structure + Porosité) le pieu est une solution économique et technique durable

Même avec des obstacles « durables » (Constructions) ou évolutifs (Racines – Réseaux divers) le concepteur peut adapter le projet au terrain en utilisant des hauteurs et des montages (Contre pièces d’assemblages et de raccordement) prècis

L’extension d’un projet devient « plus facile » car entièrement démontable = Emboitement du nouveau projet sur l’ancien (Rail + Visseries + Pieux)

Comme dans toutes les constructions neuves ou à rénover, ATTENTION aux FAUSSES ECONOMIES DE STRUCTURES qui peuvent aboutir à un ECHEC PARTIEL ou GLOBAL du projet !...

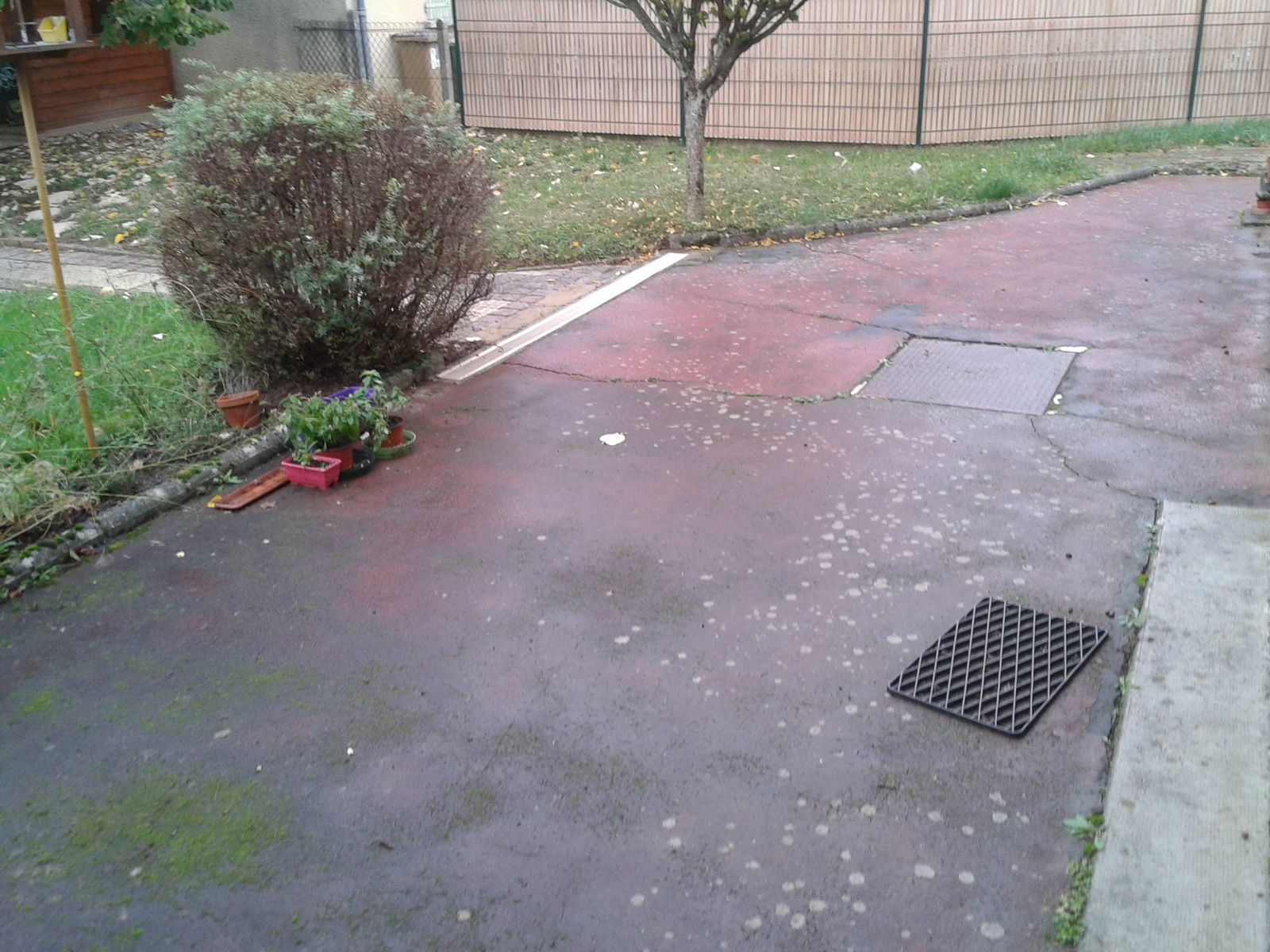

Sur terrain nu ou sur un projet de rénovation complet ou sur des sols à risques, le SYSTEME PIEU est très économique par rapport à la réalisation d’une CHAPE BETON CONFORME, mais l’ossature en profilés + pièces des montages reste CAPITALE…

Alain BAERISWYL – ATPV CONCEPT BOIS…

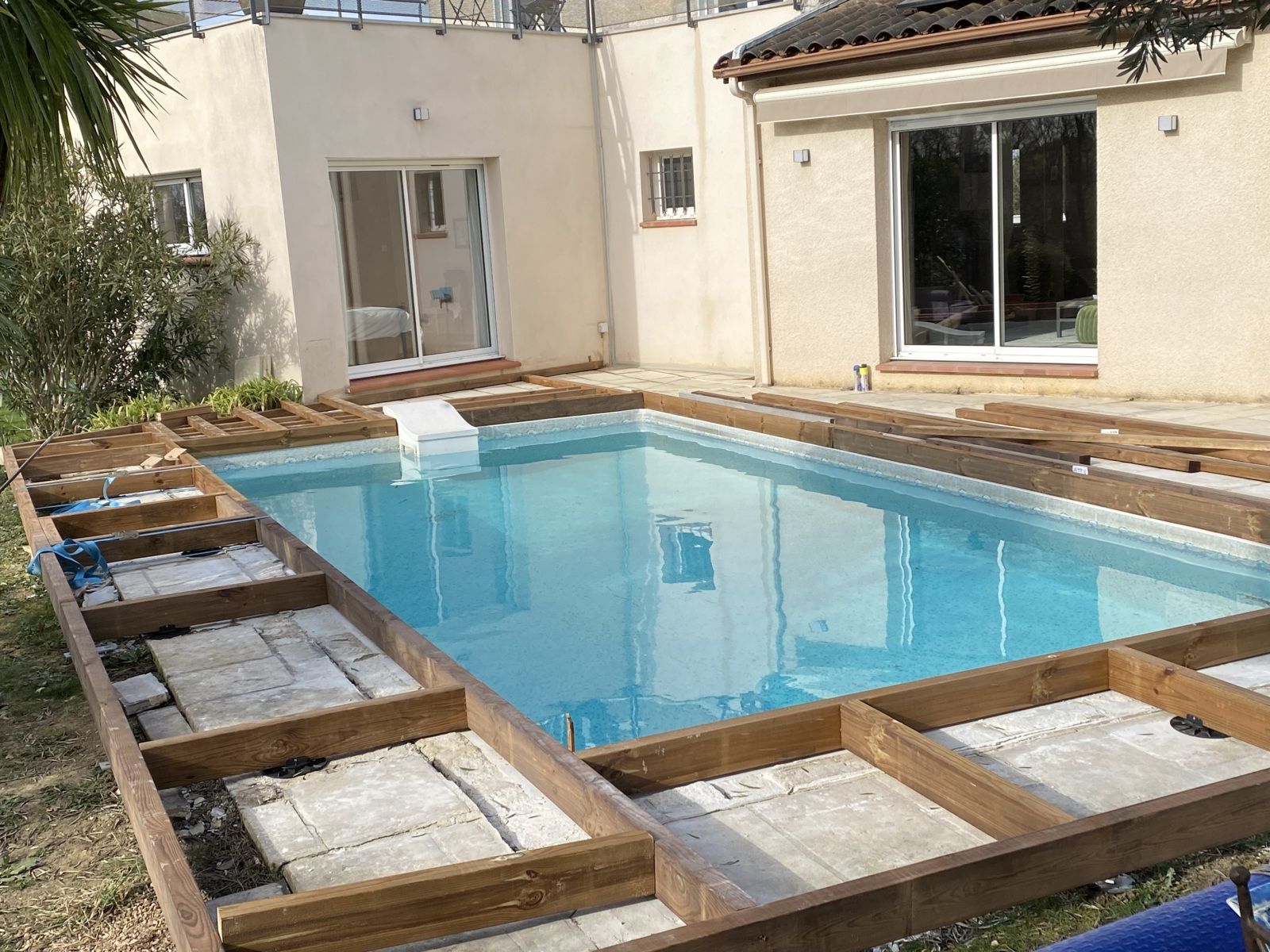

Les choix techniques du PROJET TERRASSE HABITATION / PISCINE

Lames composite sable avec clips inox

Profil cannelé - Anti dérapant - R11

Lames pleine à 75% bois

Habillage extérieur terrasse avec bandeaux

REPRISE regard eau pluvial + Habillage bac plantation angle terrasse

Pose en U avec changement d’orientation de pose de lame…

Ossature bois en PIN CLASSE 4 en 68 mm X 145 mm - Profil sciages rabotés

Création de MURALIERE piscine et terrasse béton existante + Goujons 12 mm X 160 mm

Pose de pieux 1 500 mm + Platine + Visserie + Sabot

Pose de poteaux avec scellements

Visserie INOX A4

Traitement HYDROFUGE

Traitement des coupes, vissages ET Traitement général de toute la structure bois avant pose des lames

ATPV CONCEPT BOIS...

Mr BAERISWYL Alain

REPRISE des regards pluviaux d'angle

POSE d'une ossature bois, sciages rabotés, CL4 en 46 mm X 120 mm et 68 mm X 90 mm croisée sur poteaux avec visserie inox A2 en 6 mm x 100 mm et 120 mm et 140 mm

CREATION d'un bac d'angle en triangle en 68 mm X 190 mm intégré dans la terrasse

Protection des coupes et perçages

Traitement hydrofuge bac plantation

POSE d'une lames centrale à l'angle de la maison pour "marquer" le changement d'orientation de pose en L

POSE des lames composites sable / pleine / 75 % bois / Cannelée R11 + CLIPS inox + Cales

FINITION avec bandeaux extérieurs terrasse

FINITION avec bandeaux sur le pourtour du bac de plantation

CREATION  ATPV CONCEPT BOIS...

Mr BAERISWYL ALAIN

TERRASSE COMPOSITE à clips / Profil cannelé R11 / Couleur sable / Lame pleine / 75 % bois

Muralières maison et piscine en 68 mm X 145 mmm + Goujons de 12 mm X 150 mm

Ossature bois classe 4 croisée en 46 mm X 120 mm + Visserie inox A4 + Poteaux de maintien

Arase piscine fixée par des vis inox A4 en 6 mm X 145 mm sur chaque chevrons maintenus par des vis à frapper de 8 mm X 120 mm

Finitions sur ouvertures et seuils maison

CREATION de 2 bacs de plantation en 68 mm X 190 mm  + Traitement hydrofuge

BANDEAUX de finition à l'extérieur de la terrasse et habillage à l'intérieurs de la piscine

CREATION  ATPV CONCEPT BOIS...

Mr BAERISWYL Alain

Dans les situations où les constructions de maisons se densifient, les cas de réalisations de terrasses bois "aériennes" de type BALCON se multiplient!...

Les ouvrages bois "plus légers" sont donc plus "aptes" à répondre durablement aux contraintes de chaque projet, mais leur chiffrage et exécution doivent prendre en compte toutes les données  du sol en place et des finitions "pas toujours réussies" du bâti!...

Devant les coûts importants des terrains et de la réalisation des maisons, les surfaces finales sont de plus en plus réduites, et les implantations sur "coteaux" plein sud se multiplient...

Les projets terrasses bois, comme les aménagements extérieurs sur ces terrains en pente, deviennent de plus en plus techniques et couteux à réaliser...

Pour la réalisation de terrasses en bois "en hauteur", l'ossature bois sur poteaux reste plus respectueuse des contraintes du sol car plus légère / M2, mais demande une construction et des montages plus précis...

L'utilisation de pieux est OBLIGATOIRE après étude de sol, et une évaluation des mouvements de terre réalisés par la réalisation des fouilles de la maison....

Les montages "classiques" ne suffisent PLUS ou PAS dans certaines situations "plus techniques", mais ce qui est sûr est qu'il FAUT BIEN REPARTIR toutes les CHARGES et CONTRAINTES sur TOUTE LA STRUCTURE BOIS PORTEUSE et que CHAQUE PIECE doit apporter son UTILITE TECHNIQUE comme pièce de RENFORT ou pièce de RENVOI!...

Ne pas oublier, qu'avec "ce type" de réalisations aériennes, les équilibres et assemblages de structures bois doivent se faire avec des boulonnages inox traversant et des vissages inox conformes...

En fait, c'est chaque matériau qui doit être choisi d'abord techniquement (Rapport longueur / largeur) pour fixer ou pour supporter les charges, et l'utilisation de de cales caoutchouc de 1 à 10 voir 15 mm corrige les "petites imperfections" des pièces de bois: surtout lorsque l'on travaille avec des pièces longues et de section importante....

Par manque de finition: les murs des maisons "neuves", l'épaisseur des crépis, l'aplomb et l'assemblage des poutrelles, les équerres des angles des maçonneries, les seuils des ouvertures, sont de plus en plus une CONTRAINTE supplémentaire de réglage et de fixation d'une ossature bois...

Alors, il faut trouver de nouvelles solutions et piocher dans son expérience et son savoir, pour arriver à réaliser un projet TERRASSE BOIS BALCON abouti techniquement et esthétiquement!...

OUI, chaque projet est DIFFERENT car chaque situation de sol, de terrain, d'exposition, et d'utilisation est différente!....

On ne peut donc JAMAIS COMPARER financièrement un projet TERRASSE BOIS BALCON avec un autre!...

ALAIN BAERISWYL  /-   ATPV CONCEPT BOIS...

PARTIE 02 / - Démarches de constructions et réflexions techniques : Pas si simple?...

RAPPEL : Une terrasse bois en un OUVRAGE BOIS HORIZONTAL posé sur le sol et sous l’influence directe des contraintes climatiques et pédologiques…

AVANT de CONCEVOIR son ossature…Il faut préparer le sol !...

METHODOLOGIE

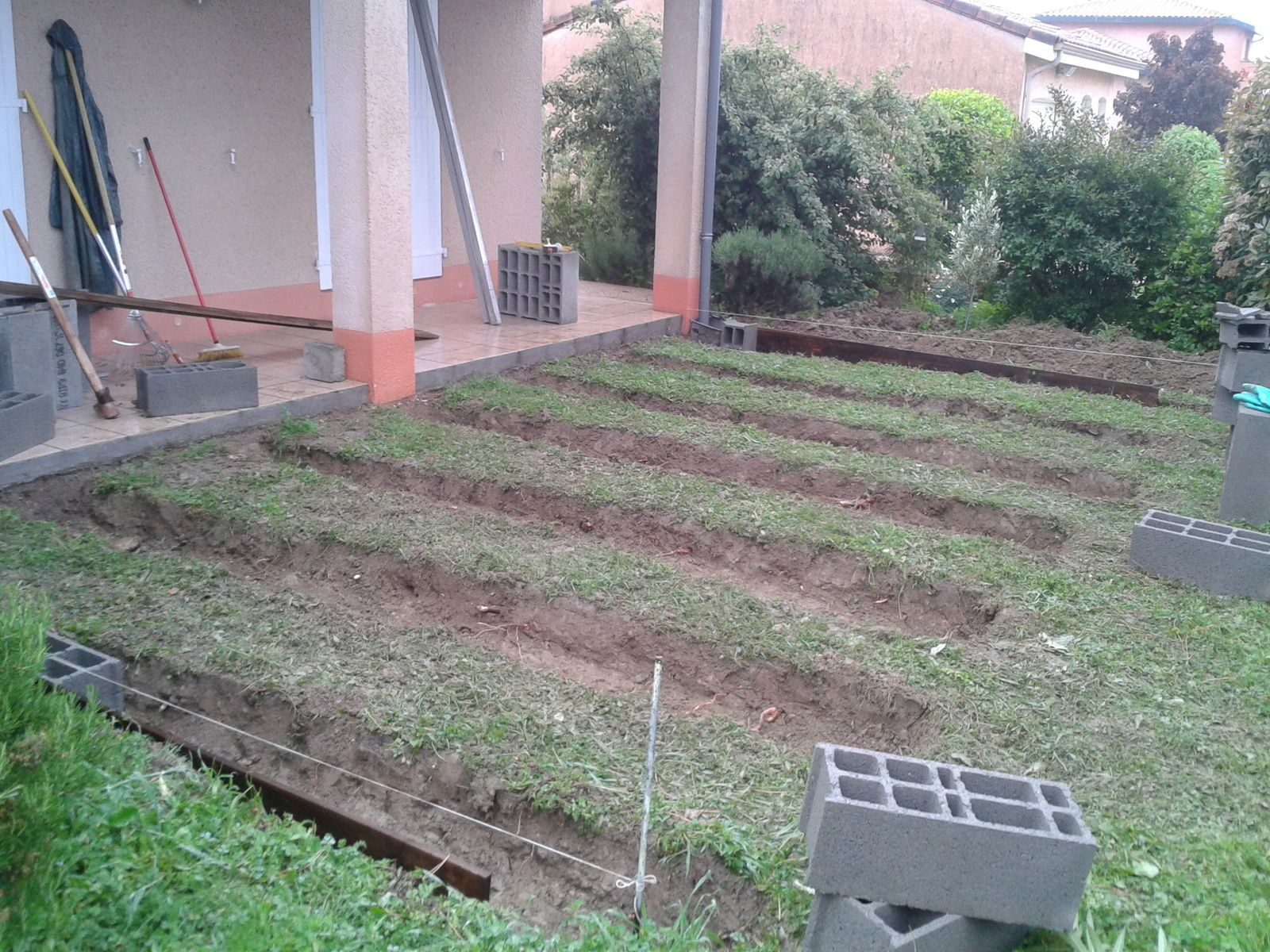

Il est préférable de décaisser le sol (= Situation de départ) sur 30 cm de profondeur

De créer une goulotte et poser un drain pour amener l’eau vers l’extérieur du projet terrasse bois et protéger les fondations de la maison ou de la piscine

D’arroser si nécessaire et de compacter le fond de forme

De recouvrir de galets 20/40 et de compacter par couches successives avec arrosages…

L’épaisseur de « bloquant » va dépendre des qualités du sol et des risques « possibles »

La pose de muralières peut être réalisée…

La pose de pieux peut être proposée lors de situations « en hauteurs » ou de situations de remblais (Une analyse de sol doit alors être réalisée)

La réalisation d’appuis mécaniques « simples » doit être réalisée sur sol nu

La pose d’une ossature bois CL4 / Sciages rabotés ou aluminium (ou polyplast) croisée est fortement recommandée pour répartir les charges sur toute la structure…

La pose de plots est INTERDITE sur sol nu

La réalisation d’une chape béton uniforme est à proscrire

COMMENT CONCEVOIR UNE TERRASSE BOIS ?...

Dans son fonctionnement, la terrasse bois est la continuité d’une construction ou sert de liaison entre deux constructions…

C’est la réalisation d’une ossature et d’un platelage uniforme qui doit résister aux variations techniques, mécaniques, parasitaires, climatiques et pédologiques « ambiantes »

La double structure croisée semble être une réponse durable à la fois au respect total des mouvements des sols et à la solidité « propre » du concept TERRASE BOIS…

Elle assure ainsi une très bonne répartition des charges et reste réactive sur la pression de surface…

Les PIEUX en toute circonstance ?...

La pose de pieux n’est pas forcément « une solution » technique pour tous les types de sols….

Selon les caractéristiques de texture et de structure du sol, de sa profondeur et de son historique d’utilisation, le système « pieux » peut « parfois » s’avérer complexe, onéreux ou inutile !...

Le pieux « peut » devenir indispensable sur des zones de remblais, pour la réalisation d’ouvrages bois en hauteur, pour réaliser des descentes de charges, pour compenser les efforts et pressions sur l’ouvrage bois…

Ils sont plus « recommandables » sur sols argileux que perméables !...

Mais, chaque projet, reste différent et seul une « bonne approche technique » et une « grande connaissance » de la situation géographique et historique peuvent valider l’utilisation des pieux !...

Parce l’approche écologique et environnementale des consommateurs change, les questions se multiplient sur les origines, la composition et la fabrication des produits, ainsi que sur l’utilisation des ressources naturelles employées par chaque process…

L’utilisation du bois se multiplie mais un « flou » général persiste !...

LES PROBLEMATIQUES EHTYQUES d’aujourd’hui !...

Face aux enjeux écologiques, climatiques, territoriaux, culturels et éthiques le process terrasse bois comme tous les systèmes constructifs doivent « évoluer » vers plus de traçabilités, de transparences techniques et de compréhensions…

Devant des questionnements et inquiétudes de la population, sur l’utilisation des ressources naturelles ; sables + graviers

Devant le « pillage » de certaines forêts…

Devant la brutale chute des réserves et ressource en eau…

Devant le bilan carbone de certaines productions et activités : béton et ciment…

Devant les coûts des transports internationaux…

Devant l’exploitation massive du bois et la destruction des forêts tropicales et boréales…

Devant les « Fakes News » permanentes sur les prix et les différents concepts de pose…

Devant les pressions nationales et internationales sur les filières « énergies »…

Devant le manque de prise de décisions de nos filières nationales…

Devant le silence de nos industriels du bois…

Devant la multiplication des LABELS et FLOCAGES COMMERCIAUX

Devant le manque de contrôles sur les produits et applications des normes…

Devant le silence général sur les utilisations et provenances incertaines voir douteuses des matières premières et donc du bois…

Devant les forêts qui brûlent sous les incendies, qui meurent sous les effets des sécheresses, qui s’arrachent devant les tempêtes, qui disparaissent sous les coupes blanches et projets douteux…

Devant un climat qui s’affole, l’arbre, les arbres, les plantes sont remplacés par du béton et servent de copeaux ou de bûches…

Le grand public s’alarme !...

Et, il a sans doute raison !...

NON?....

Alors, les « acteurs » de la TERRASSE BOIS doivent comprendre, agir et réagir en proposant des ouvrages techniques « propres », « conformes » et RESPONSABLES !...

C’est aussi à NOUS de protéger toute la filière bois, chacun à « son échelle » et en restant un vrai VRP du BOIS !...

ALAIN BAERISWYL

ATPV CONCEPT BOIS…

https://www.atpv-infos.com/2023/03/terrasse-bois-l-argile-fait-aussi-pression-sur-les-demarches-de-reparations-des-sinistres-et-malfacons.html

https://www.atpv-infos.com/2023/03/terrasse-bois-pourquoi-favoriser-le-vide-sanitaire.html

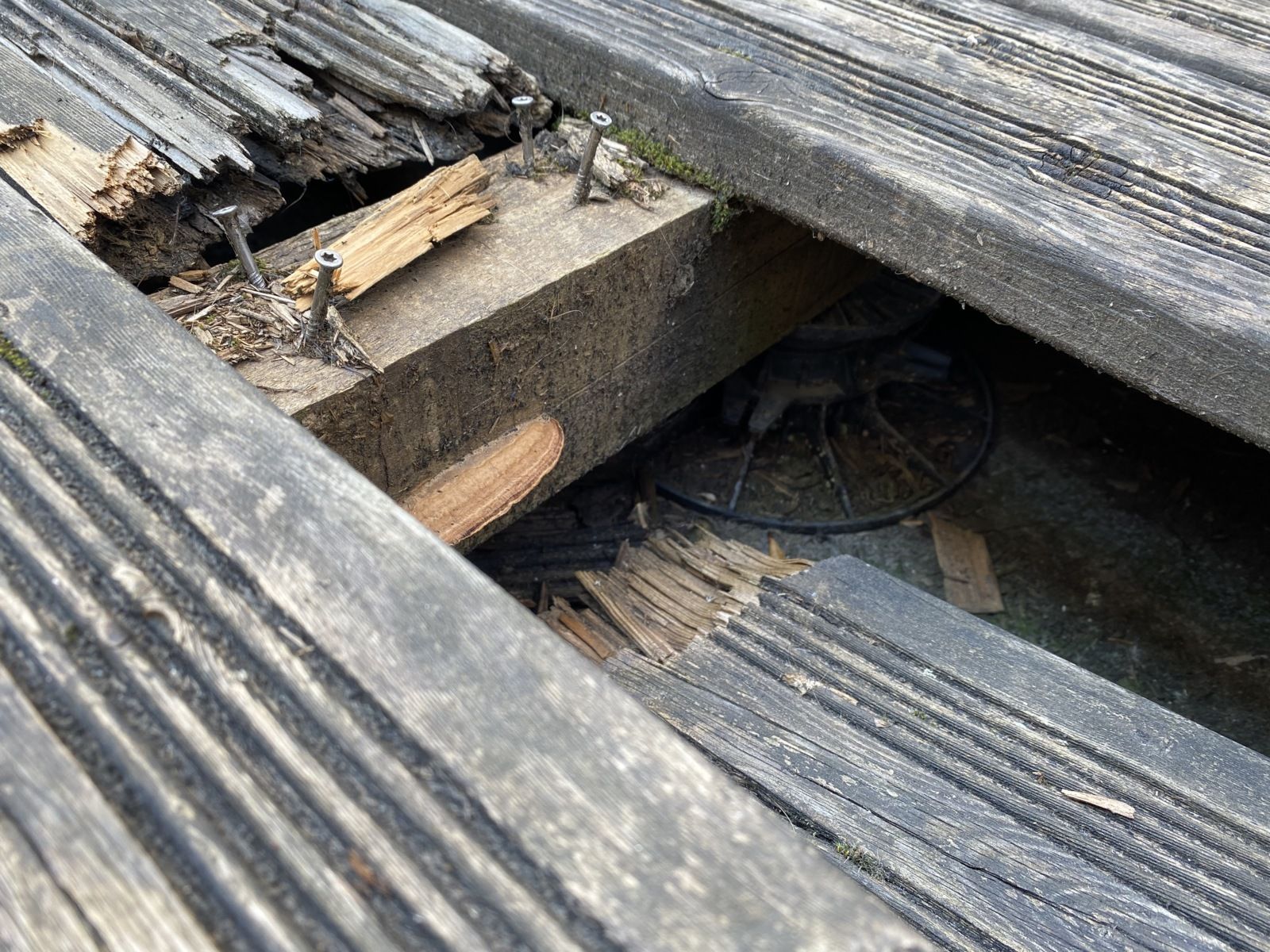

Une TERRASE BOIS est un OUVRAGE BOIS horizontal relié "au sol" par un système constructif constitué d'une ossature "stable" et supportant des lames fixées par vis ou clips inox. Elle est utilisée quotidiennement  sans aucune contrainte...

Quelle soit en hauteur ou détachée du support par la création d'un vide sanitaire; la terrasse bois balcon sur poteaux ou la terrasse bois sur chape béton ou sur terrain nu avec pieux doit, en extérieur, doit être VENTILEE

Le bois EST et RESTE un MATERIAU VIVANT et REACTIF à son utilisation, à son montage et fixations, et face aux variations atmosphériques et pédologiques!...

Pourquoi faut-il favoriser les mouvements de l'air dans un système constructif TERRASSE BOIS?...

L'air est le meilleur "allier" du bois, est donc permet de changer et de faire varier "en permanence" le taux d'humidité de toutes les pièces de bois (Ossature et lames) et d'éliminer le METHANE, l'AMMONIAC, le PROTOXYTE D'AZOTE stockés "dans l'ossature terrasse" par l'activité de la vie du sol, ou par les agents infectieux...

Les courants d'air favorisent donc, le séchage des pièces de bois de l'ossature terrasse (Surtout sur les zones de contact avec d'autres matériaux) et de limiter très fortement les attaques parasitaires (Lumière + Taux hygrométrique + Présence de gaz)

PRIMORDIAL: Pourquoi faut-il laisser RESPIRER le sol?...

Les évènements climatiques répétés de ces 10 dernières années nous rappellent que "nous" ne maitrisons RIEN dans une construction, même la plus élaborée...

Les variations fortes et soudaines du climat forcent les systèmes constructifs à réagir face à l'ensoleillement, l'humidité de l'air et du sol et l'hygrométrie des matériaux, les gelées et dégels, le vent...

Si l'ouvrage, dans un premier "temps" ne subit pas trop de contraintes et variations, c'est bien le SOL (Surface et profondeur) qui va imprimer des actions et pressions progressives et continuent sur les ouvrages "de surface"...

Le sol est vivant, "il" respire et ses argiles réagissent aux variations hygrométriques...

L'argile est un constituant "déterminant" des qualités physiques, chimiques, et donc biologiques des sols...

Il est le ciment, et un élément réactif et donc "libre"...

Il s'appuie et rejette tout élément et corps étrangers par pression verticale et horizontale et présence ou pas d'eau "libre" dans le sol...

Le gonflement par hydratation (ou réhydratation) suivi de dessiccation (Rétractation) des argiles agissent directement sur les maçonneries

Il est mobile par désagrégation sous l'effet du climat

L'argile, permet aux bactéries et aux invertébrés et à toute la vie du sol de respirer et de s'alimenter en stockant des éléments minéraux et humiques...

Mais, l'argile, doit, être pris en considération, comme l'ELEMENT MAJEUR à risques dans nos systèmes constructifs bois et/ou béton!...

La REUSSITE et le VIEILLISEMENT des OUVRAGES vont dépendre de notre façon à CHANGER notre vision sur leurs constructions, et de revenir à la pratique de "méthode simple" mais efficace!...

L'AVENIR comme le PRESENT est de proposer des solutions techniques simples, pour hydrater ou réhydrater en profondeur, comme en surface les argiles en maintenant un taux et un seuil d'humidité constants pour éviter (ou limiter) les impacts... Au delà, de la légèreté /M2, de la répartition des charges et contraintes; c'est bien "sous nos pieds" qu'ils nous faut regarder!...

Pourquoi il ne faut RIEN stocker dans le vide sanitaire?...

Le danger vient des matériaux "potentiellement" stockés et amenant, soit une réduction forte des échanges AIR / EAU / GAZ entre le SOL et l'ATMOSPHERE (Volume total du vide sanitaire) soit une augmentation permanente du taux d'humidité...

Chaque matériaux stockés (Tuiles , bois oeuvré, bois de chauffage, matériaux maçonnés...) sous les lames de terrasse va limiter les échanges d'air dans tout le vide sanitaire et maintenir voir créer des "coins" morts où l'eau, sous toutes ses formes, va modifier le "milieu" . Ces endroits vont alors progressivement devenir des zones à risques (Champignons lignivores) et de contaminations...

Le vide sanitaire est une zone tampon, de protection à l'ensemble de l'ouvrage bois.

Comme dans la construction d'une piscine naturelle où sous l' EPDM "on" pose des bandes de dégazage, le vide sanitaire sert, lui aussi, de zone d'évacuation des gaz du sol et sous sol grace aux courants d'air...

Mais, les points faibles d'un process bois sur vide sanitaire, restent bien, potentiellement, toutes les zones de contact BOIS/Autres matériaux... (Températures / Humidités / Compositions / Assemblages et fixations...) qu'il faut surveiller...

Comment optimiser les échanges d'air dans le vide sanitaire?...

Le sens de pose des lames en surface va accentuer les phénomènes d'aspiration de l'air dans le vide sanitaire en fonction des vents dominants

La réduction des habillages latéraux

La pose de grilles de ventilation

Ne pas encombrer ce vide sanitaire

Certaines ERREURS CLASSIQUES autour de la terrasse bois vont entretenir des risques et le jardin est une zone à fort potentiel...

Voir PROCHAINEMENT = TERRASSE BOIS : L'ennemi vient du jardin?...
