TERRASSES BOIS ou COMPOSITES = ALERTE car les sols bougent !...

Selon les méthodes de conception, les réalisations de terrasses bois ne sont pas toutes concernées par les effets et conséquences néfastes des sols argileux…

2019 puis 2020 sont des années alarmantes sur toutes les constructions de terrasses traditionnelles « lourdes » et « bâclées »!...

Mais, les résultats réels seront visibles et amplifiés au cours des cycles saisonniers, à la fin du printemps ou à l’automne selon les CNTP !...

Il faut agir et réagir rapidement et se servir des exemples autour de nous, pour faire évoluer les réalisations et les réglementations autour de la conception de terrasses bois…

Aujourd’hui, le DTU TERRASSE BOIS et NORMES bois ne protègent pas les clients et les concepteurs soucieux de réaliser des concepts performants et garantis…

Face à ces obligations techniques « incomplètes » et devant les sécheresses qui se multiplient amenant des réactions naturelles des sols (mouvement des argiles), 90 % des réalisations sont complètement obsolètes techniquement et rapidement…

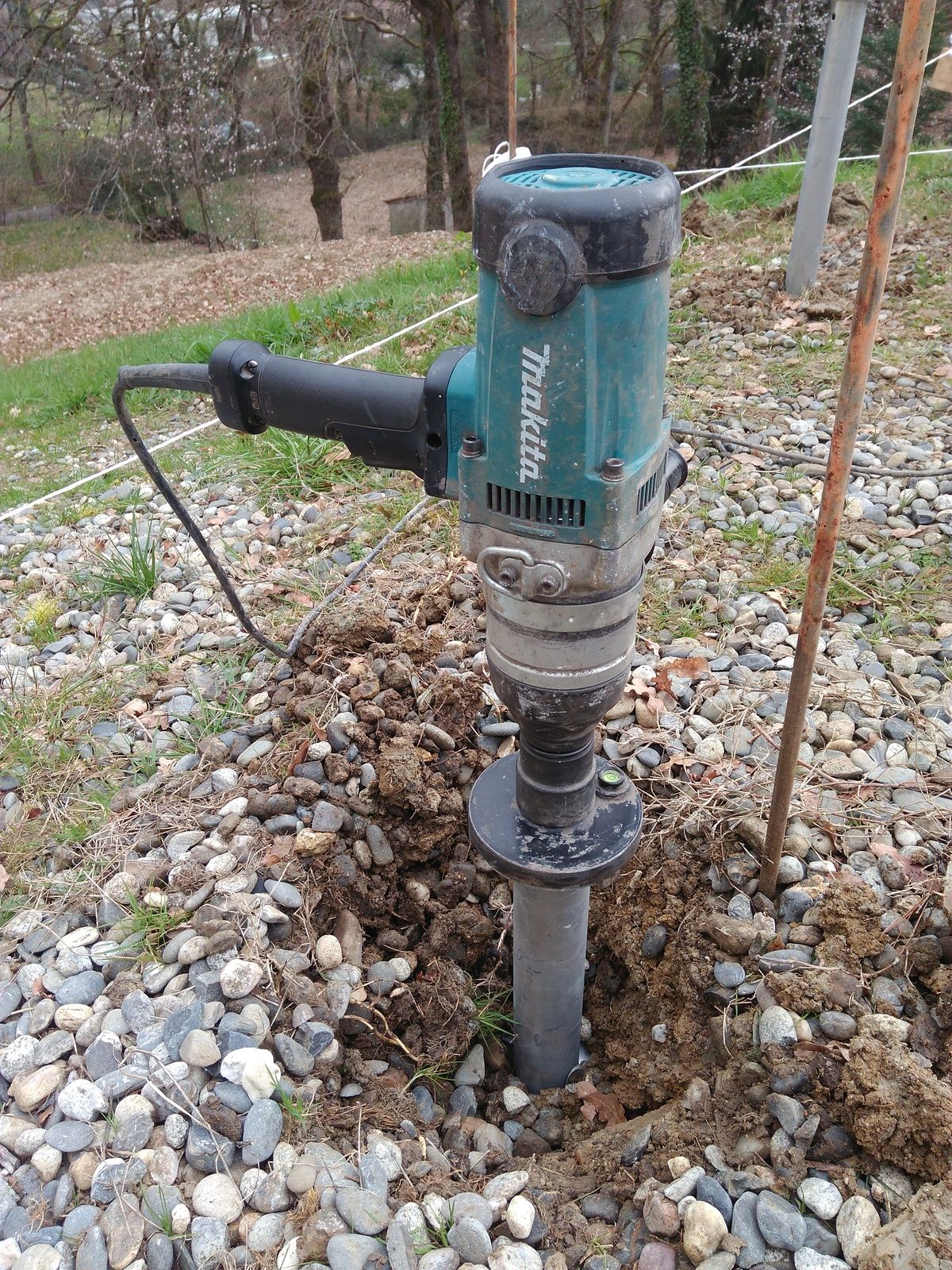

La pose de pieux est-elle une solution ?... Et quels pieux choisir ?...

La structure bois CL4 croisée peut-elle être la solution de référence ?...

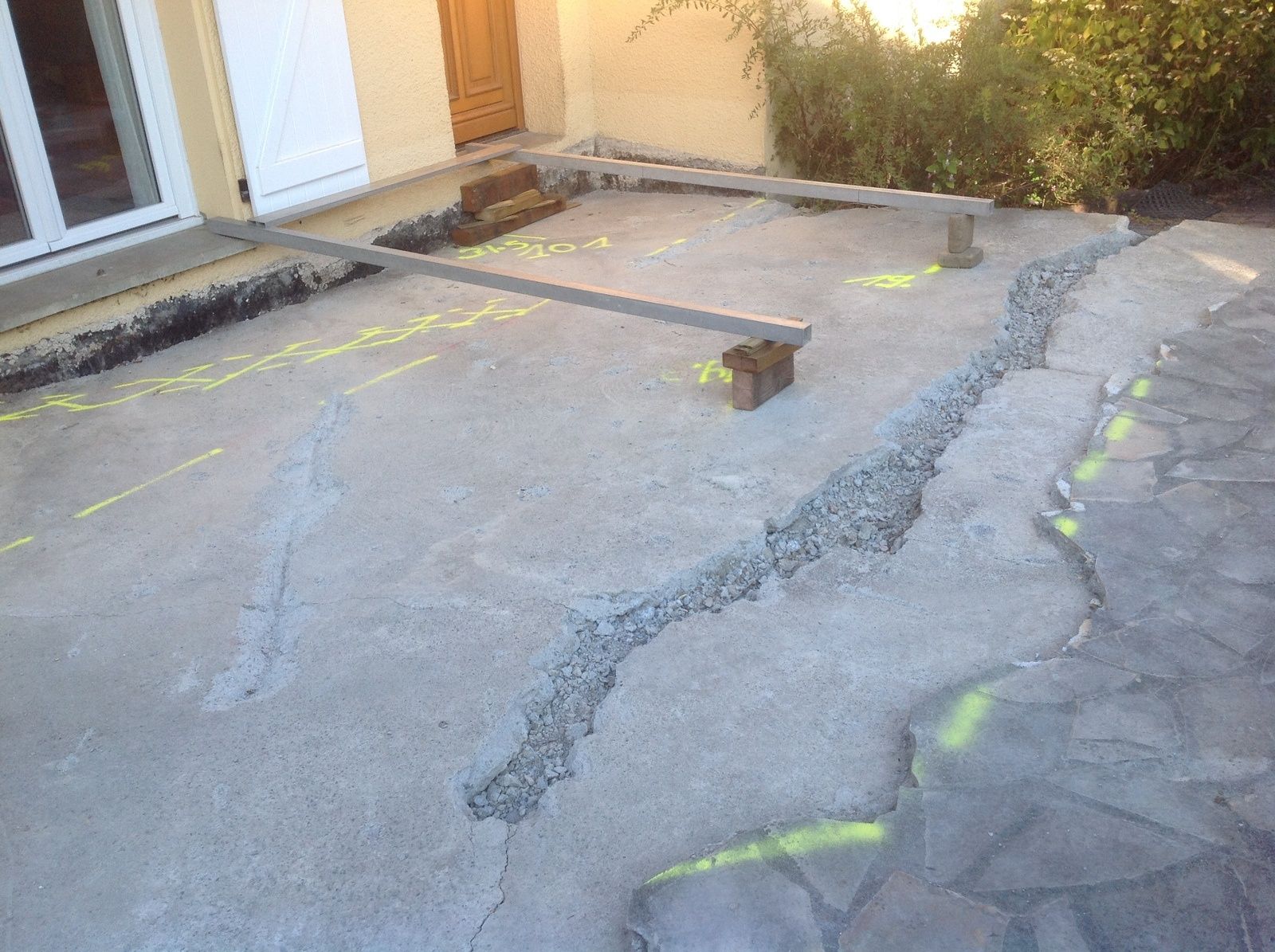

La réalisation d’une chape béton est-elle à éviter ?... Ou à revoir complètement?...

Comment s’appuyer durablement sur une ossature stable, équilibrée, performante, réactive et garantie ?...

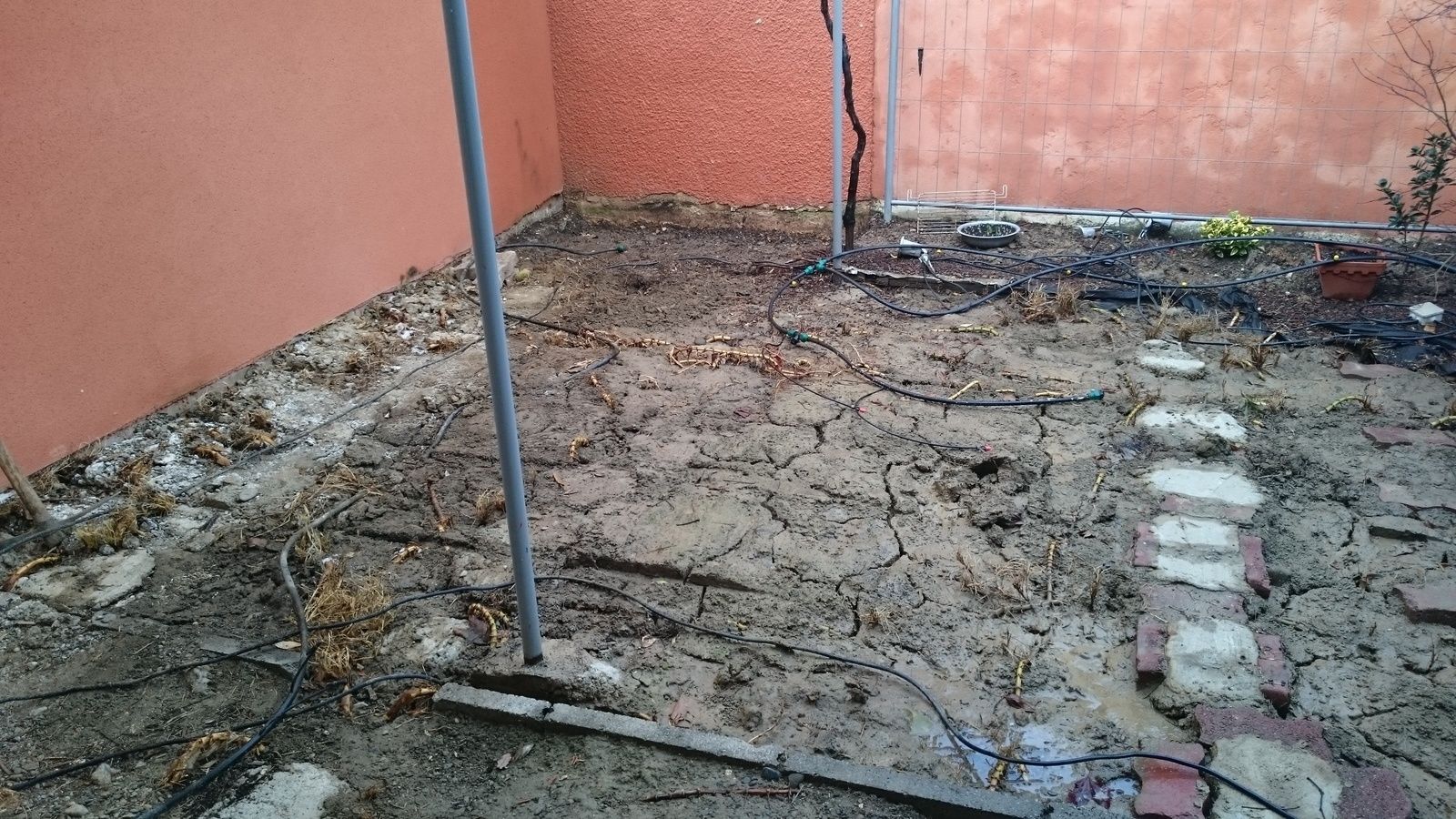

Comment protéger sa terrasse bois des fractures et fissures liées aux gonflements et retrait des argiles ?...

Comment résister aux compressions et pressions de renvoi des sols, amplifiées par les variations climatiques fortes et changeantes sur nos ouvrages bois?...

Comment alléger un ouvrage et bien répartir le poids, les charges et les contraintes d’une terrasse bois ?...

Beaucoup de questions…

Souvent sans aucune réaction sur le terrain…

Et encore moins de remise en cause des réglementations, pourtant sur lesquelles le concepteur de terrasses bois doit s’appuyer…

Et que dire en cas de litiges, de conflits, de sinistres, de vices cachés, de malfaçons ?...

Les documents techniques de référence existants sont ils suffisants pour couvrir les risques et évaluer les dommages ?...

Peuvent-ils être contestés légitimement (responsabilité morale, défauts de conseils, responsabilité technique par un non-sens de conception  ?...)

Qui est vraiment responsable ?... Le poseur, le vendeur, les acteurs de la réglementation ?...

Par contre la victime sera bien LE CLIENT et/ou le POSEUR!...

Dans ce flou général, si vous avez un projet de terrasse bois ou composite, faites donc appelle à un concepteur référent et à la traçabilité visible et garantie…

RAPPEL  Sols argileux : un décret en consultation

Posté le 06 Mai 2019 -  par : Rédaction bâtiment -  https://batijournal.com/

Les mouvements de sol induits par le retrait gonflement des argiles touchent principalement les maisons individuelles et s’amplifient avec le changement climatique. Ils représentent 38 % des coûts d’indemnisation des catastrophes naturelles. Pour la période 1990-2013, cela représente 8,6 milliards d’euros d’indemnisation et des centaines de milliers de maisons. C’est également le premier poste d’indemnisation au titre de l’assurance dommage-ouvrage, pour les sinistres touchant les maisons individuelles.

L’article 68 de la loi n° 2018-1021 du 23 novembre 2018 portant évolution du logement, de l’aménagement et du numérique met en place un dispositif permettant de s’assurer que les règles de l’art soient bien mises en œuvre pour les maisons individuelles construites dans les zones exposées au phénomène de retrait gonflement des argiles. Ce dispositif est codifié aux articles L. 112-20 à L. 112-25. Il s’applique dans les zones exposées au phénomène de mouvement de terrain différentiel consécutif à la sécheresse et à la réhydratation des sols. Ces zones sont définies par un arrêté pris par les ministres chargés de la construction et de la prévention des risques majeurs, en application de l’article L. 112-20, selon des modalités déterminées par un décret en Conseil d’Etat, en application de l’article L. 112-25. L’arrêté définissant les zones exposées au phénomène est en consultation.

http://www.consultations-publiques.developpement-durable.gouv.fr/spip.php?page=forum&id_article=1942#mon_ancre

ALAIN BARISWYL

ATPV Concept bois… Depuis 1995

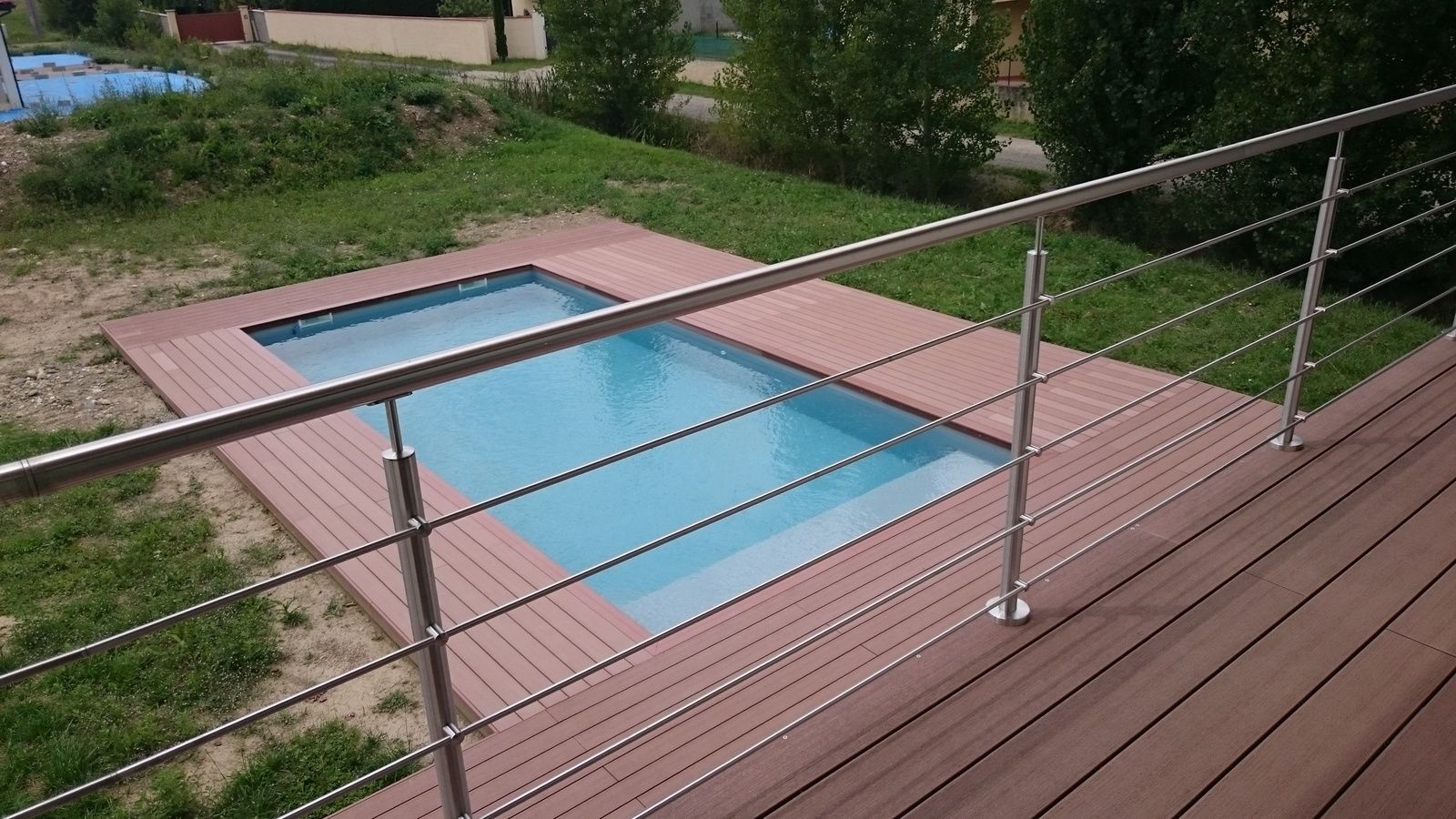

PARTIE 05 /- Montage et Réalisation des lames composites et bandeaux!...

PARTIE 05 /- Montage et Réalisation des lames composites et bandeaux!...

Chaque projet de terrasse bois ou composite demande "un niveau de finition et de réglage" extrême!...

Plus "moderne", plus "technique, plus exigeant que "le bois"; chaque décision "se doit" de respecter au maximum les règles de ventilation...

Le poids de chaque lame ainsi que le poids total du projet

Le sens de pose des lames
La présence de clips "à embrasse" permettant de démonter chaque lame

Les coupes de bordure ou de "fréquence"
Le calage "sous lame" pour s'adapter aux variations des maçonneries (Margelle)
La présence de regards à dissimuler visuellement
Le nombre, le choix et le rythme de vissage sur les "parties mobiles"
Le choix et la finitions extérieurs (bandeaux)
La choix de la "marque commerciale" des lames composites = composition + couleur + profil

Plus que le niveau, c'est bien le cordeau et l'équerre qui "dictent" et "impriment" la pose et les réglages de chaque élément pour donner un "ensemble" soigné et parfaitement achevé!...
Si le concepteur de terrasse a "réellement" la volonté de "bien travailler" et "aime" le travail soigné et la modernité des produits, alors "ce composite" est "une solution durable", mais!....

L'expérience dans la réalisation de nombreux projets de terrasses composite va permettre
tout au long de la pose des lames de terrasse, d'analyser et de faire "la bonne lecture" des
contraintes et de "jouer" à tricher sur les réglages et calages en éliminant progressivement
chaque "nouvelle surprise" imposée par les maçonneries et constructions annexes!...
En "somme" plus le projet demande "un niveau de finitions et de réglages" important, plus le projet final imprime "la réussite" finale!...

A suivre...

RAPPELS!...

Accentuée par le choix de la pose des lames, la VENTILATION PERMANENTE de l'ensemble de l'ouvrage TERRASSE COMPOSITE va optimiser les phénomènes d'aspiration et d'échanges d'air entre la surface des lames et le vide "sanitaire" réalisé par la structure double et croisée en chevron CL4!...

IMPORTANT: IMPOSER une cohérence totale du projet dans les choix de matériaux de la réalisation de la terrasse (regards + finitions bordures + choix visserie + sens pose lames)  ainsi que des travaux d'aménagement de tout l'environnement du projet... (Retenue talus + encadrement blocs pompes + reprise enrochement et paillage minéral)

PREVOIR l'imprévue!... Le projet de conception "se doit" d'être simple et évolutif!...

Passer des gaines et rendre démontable et accessible toute intervention technique complémentaire ou d'urgence!...

Prévoir des extensions et/ou une évolution du projet initial!...

Voir PARTIE 06 /- Les photos finales...

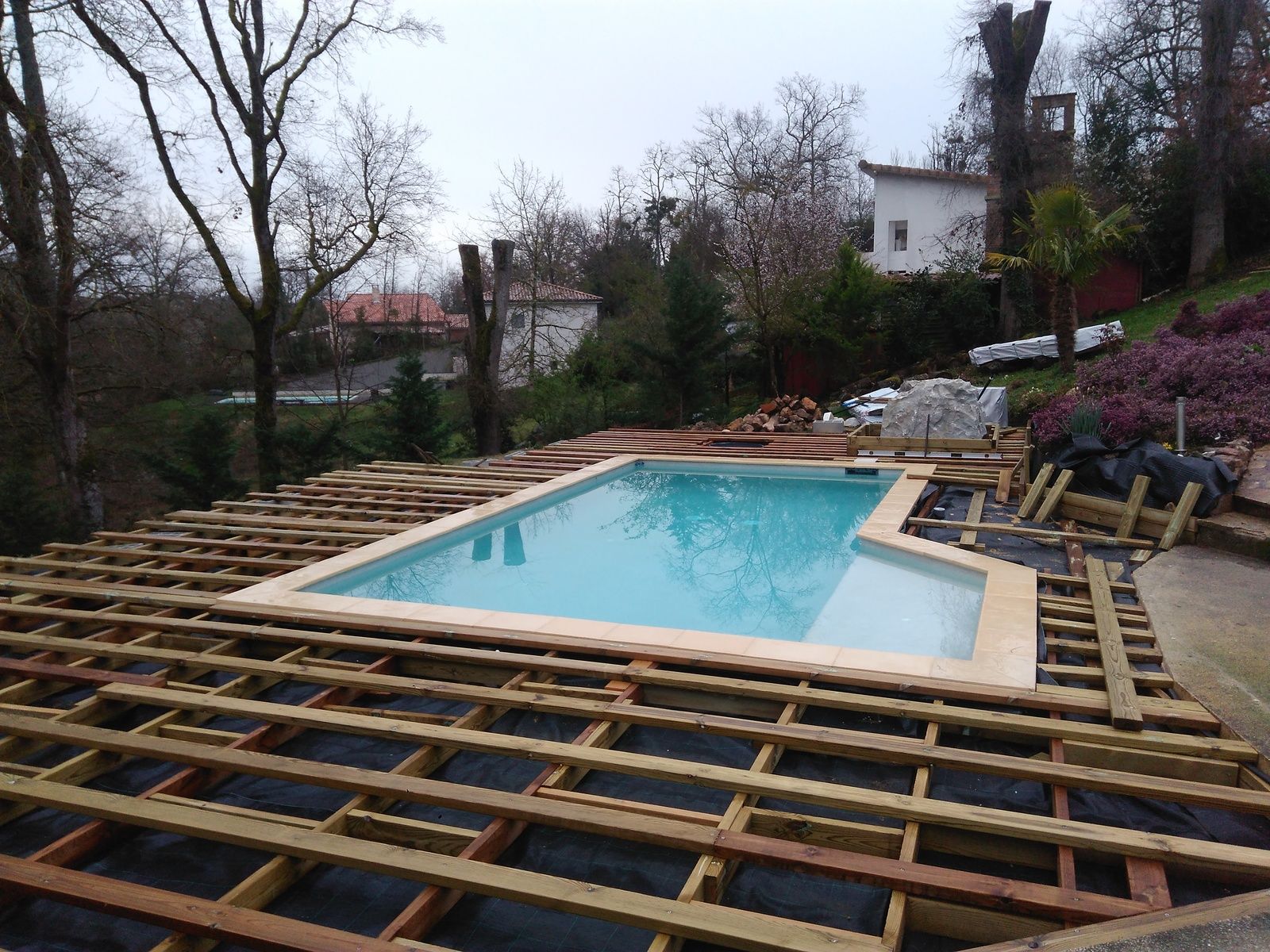

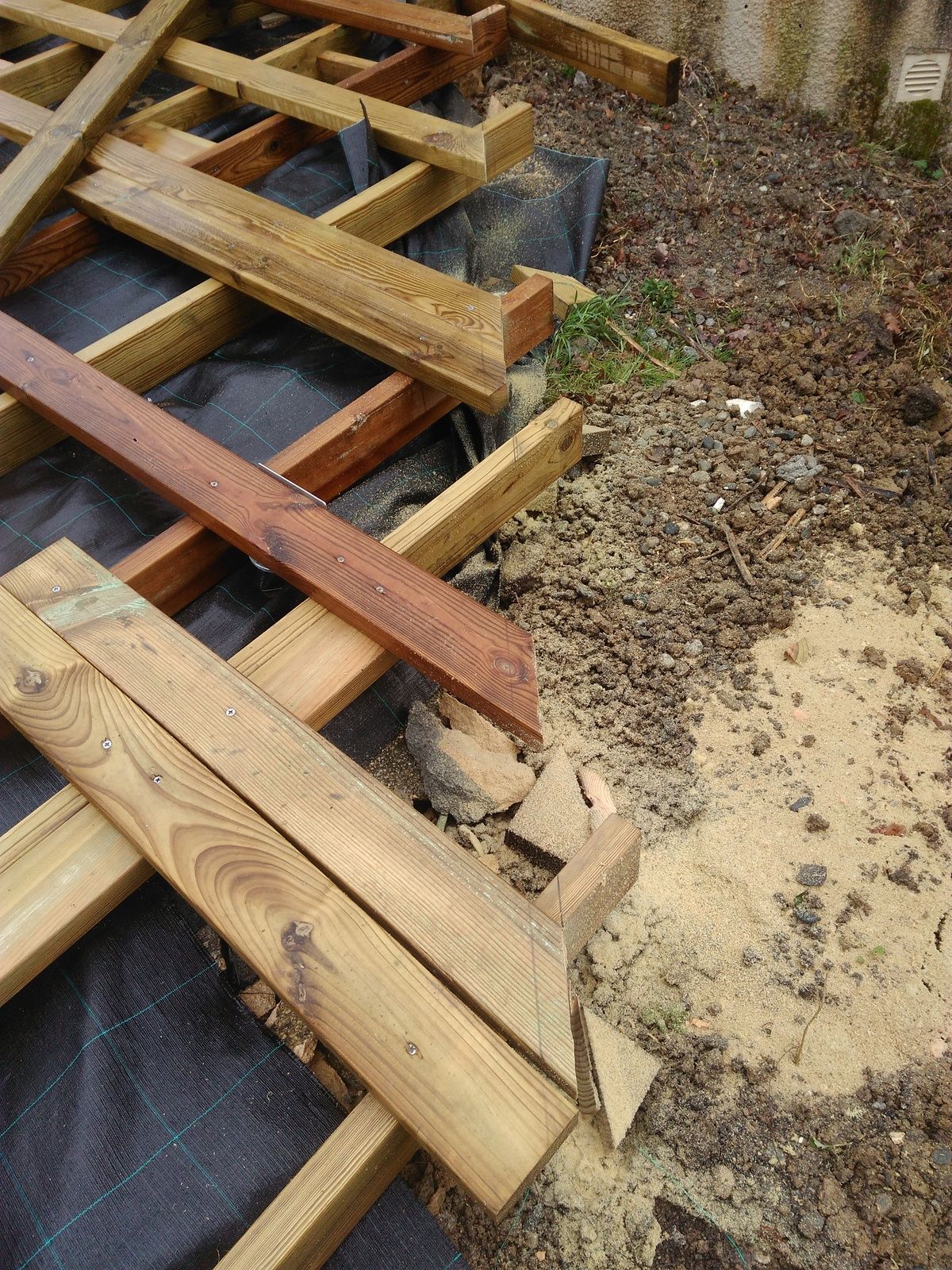

PHASE 03 /- Montage et Réalisation de l'ossature bois terrasse composite!..

Chaque projet de terrasse bois ou composite se "doit" d'être indépendant de toutes les constructions environnantes

Le choix de l'ossature bois est le "gage" de la réussite du projet final...

Elle va se "reposer" sur les 2 rangées de pieux côté talus et "se projeter vers les grandes longueurs du projet = RENVOI des charges

Les sections CLASSE 4 / RABOTEES  seront réunies par des CONTRE PIECES avec vissages perforants INOX A4  +  amorçages

Les coupes "minimisées" au maximum seront retraitées (ENSELE)

Les CHEVRONS sont en 46 x 120

Sur 2 rangées croisés avec double vissage sur les contreventements (bascule)

La réalisation finale de l'ossature, au fil des fixations et assemblages rigidifie un peu plus l'ouvrage final!...

La réalisation de la Piscine rectangulaire en L implantée en "biais" avec une situation des réseaux de raccordements piscine très aléatoires à protéger et recouvrir 'impose" des renforts de chevrons supplémentaires...

Le calage sous l'ossature croisée est parfois réalisé par une rangée supplémentaire de bois CL4 fixée "au moins sur 2 structures bois porteuses"

Les bordures et finitions extérieures en chevrons sont réalisées "en pièces entières" pour prévoir la pose de bandeaux composites extérieurs...

A suivre...

RAPPELS!...

Accentuée par le choix de la pose des lames, la VENTILATION PERMANENTE de l'ensemble de l'ouvrage TERRASSE COMPOSITE va optimiser les phénomènes d'aspiration et d'échanges d'air entre la surface des lames et le vide "sanitaire" réalisé par la structure double et croisée en chevron CL4!...

IMPORTANT: IMPOSER une cohérence totale du projet dans les choix de matériaux de la réalisation de la terrasse (regards + finitions bordures + choix visserie + sens pose lames)  ainsi que des travaux d'aménagement de tout l'environnement du projet... (Retenue talus + encadrement blocs pompes + reprise enrochement et paillage minéral)

PREVOIR l'imprévue!... Le projet de conception "se doit" d'être simple et évolutif!...

Passer des gaines et rendre démontable et accessible toute intervention technique complémentaire ou d'urgence!...

Prévoir des extensions et/ou une évolution du projet initial!...

Voir PARTIE 04 /- Montage et Réalisation des encadrements et retenue talus!...

PHASE 01 /- ETAT des LIEUX

Comme dans "chaque" projet de réalisation d'une terrasse autour et/ou en appuis d'une maçonnerie la réalisation de la structure de la future terrasse composite devra être conçue sur des bases techniques indépendantes de toutes constructions et devra prendre en compte tous les paramètres du sol naturels et/ou artificiels...

- Piscine rectangulaire en L implantée en "biais"

- Déblais basculé vers côté et réalisation d'un talus = REMBLAIS

- Niveaux du sol aléatoire = Nivellement

- Situation des réseaux de raccordements piscine très aléatoires à protéger et recouvrir

- Mur en parpaing "entré talus" à démolir

- Enrochement "léger" à supprimer

- Création d'une "nouvelle" retenue du talus

- Elargissement de "l'allée côté talus" et de l'accès "entrée piscine"

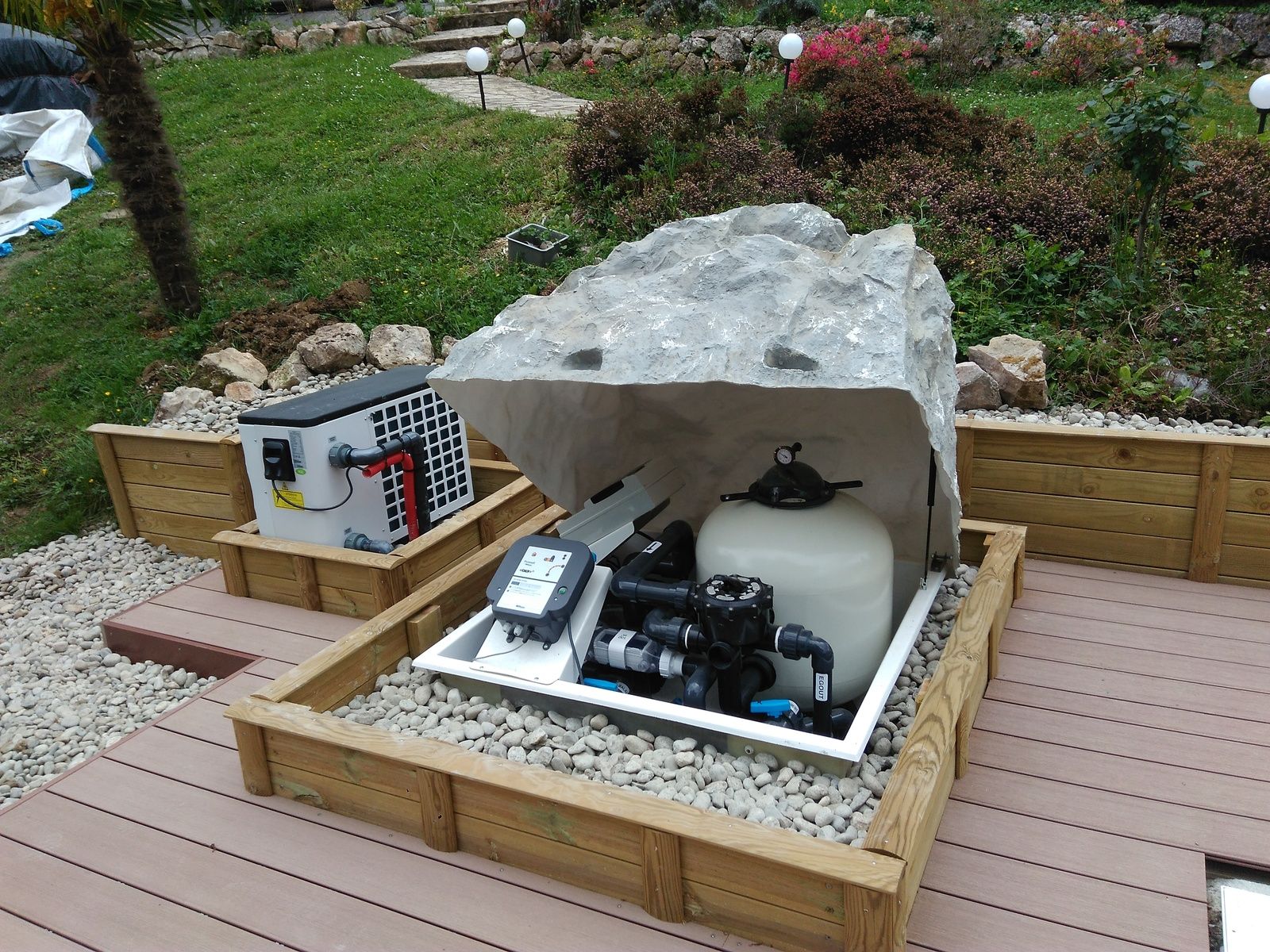

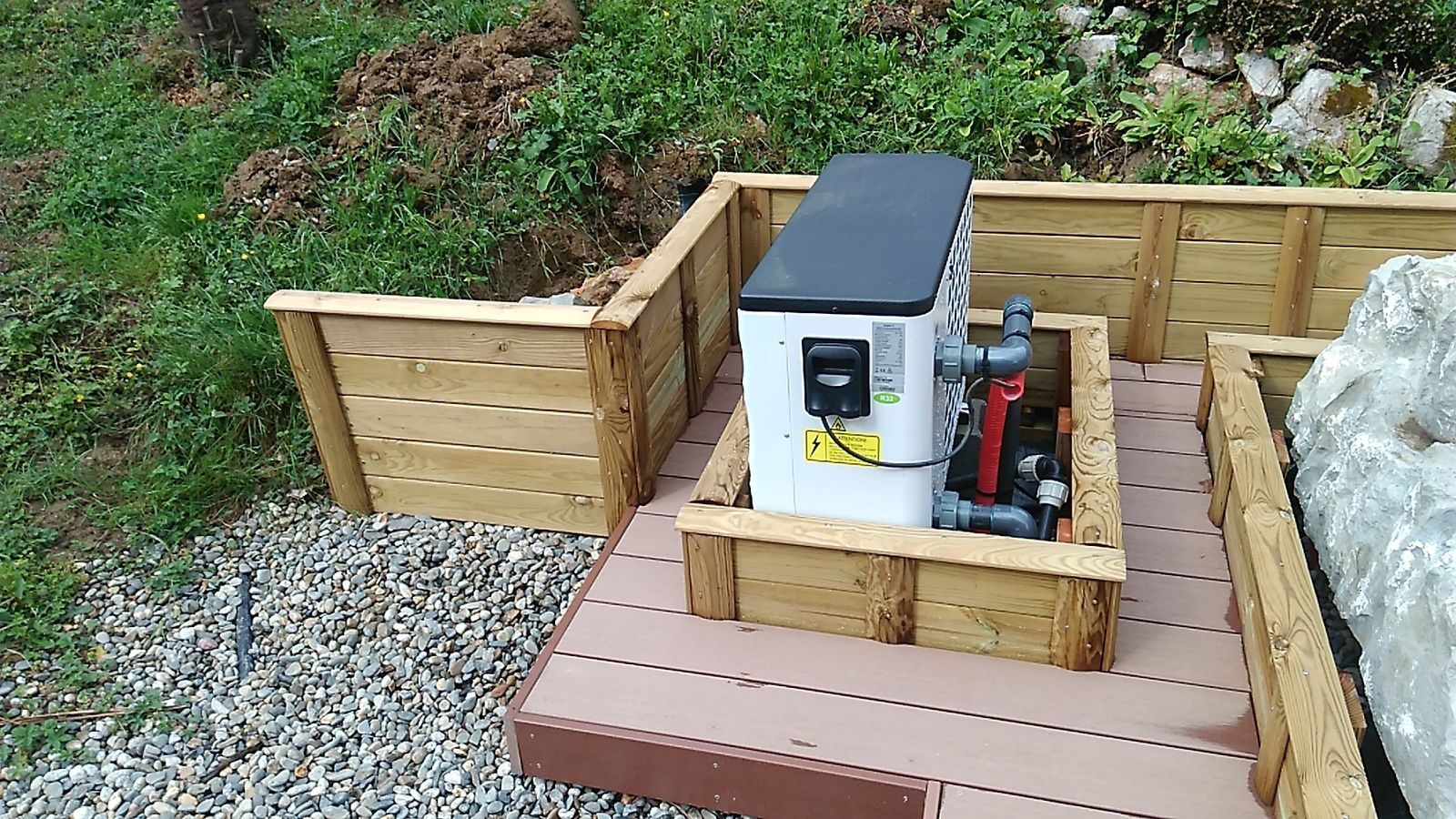

- Blog moteur/filtration et pompe à chaleur à habiller

De la bonne analyse de l'état des lieux vont dépendre les choix de montages et d'assemblages de l'ossature bois de la terrasse composite...

IMPORTANT: IMPOSER une cohérence totale du projet dans les choix de matériaux de la réalisation de la terrasse (regards + finitions bordures + choix visserie + sens pose lames)  ainsi que des travaux d'aménagement de tout l'environnement du projet... (retenue talus + encadrement blocs pompes + reprise enrochement et paillage minéral)

PREVOIR l'imprévue!... Le projet de conception "se doit" d'être simple et évolutif!...

Passer des gaines et rendre démontable et accessible toute intervention technique complémentaire ou d'urgence!...

Prévoir des extensions et/ou une évolution du projet initial!...

Voir PARTIE 02 /- Contraintes techniques et obligations de conception!...

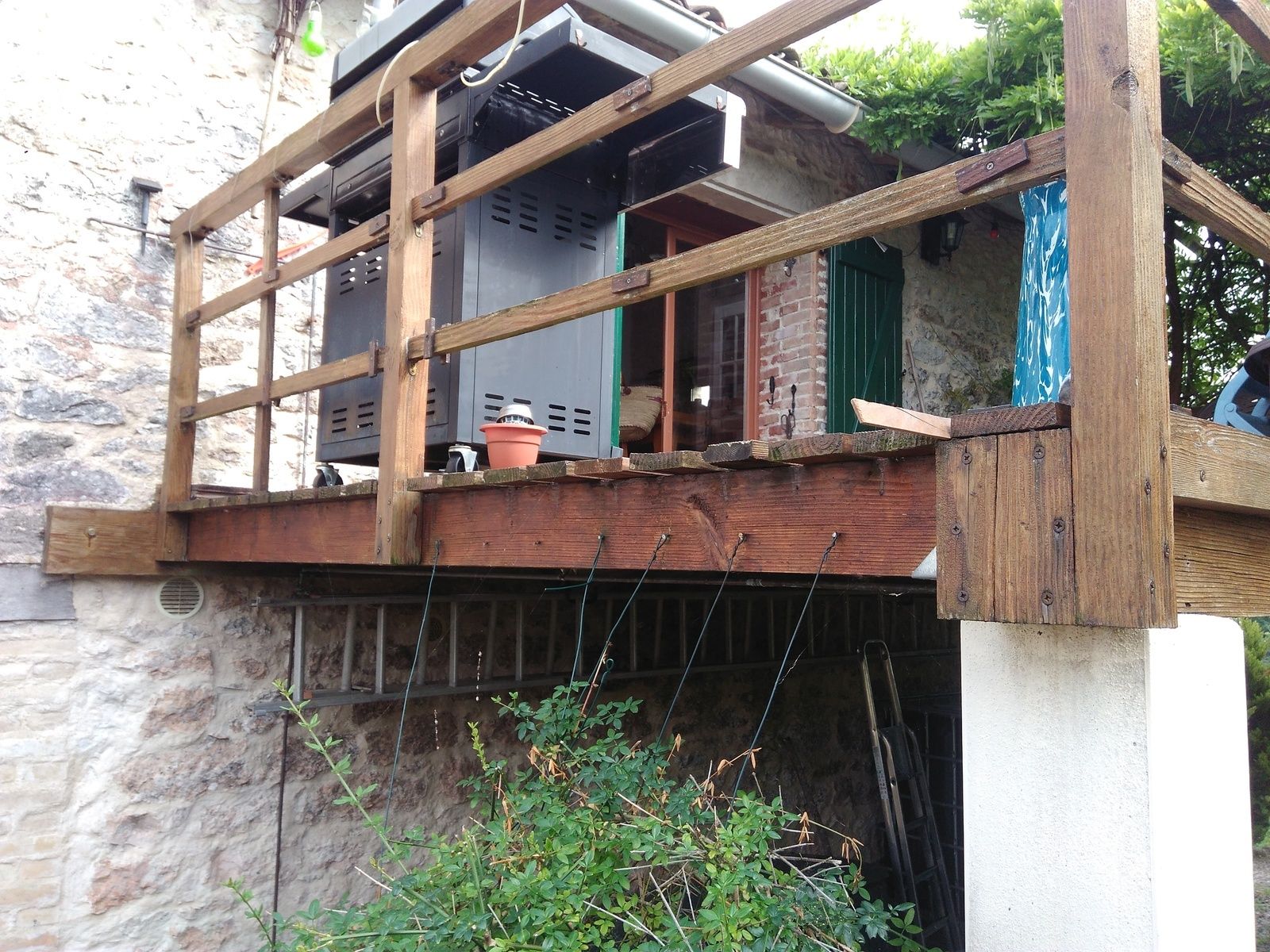

2019... SECHERESSE et VARIATIONS CLIMATIQUES fortes, soudaines et extrêmes!...

RESULTATS: Sur le terrain, nos TERRASSES BOIS et tous nos ouvrages bois subissent ces contraintes météorologiques et montrent dans de nombreuses situations des réactions techniques (fissures, éclatements,) et des affaissements de structures ainsi que des symptômes sanitaires inquiétants!... (= apparition de carpophores)

Les conditions de poses et de montages ET le mauvais entretien des terrasses bois et composites sont responsables de la situation sanitaire!...

Les causes agissent en synergie= HYGROMETRIE stagnante + VENTILATION quasi nulle + QUALITES SUPPORTS + Montages et fixations = CONDITIONS OPTIMALES

De plus, l'environnement des aménagements bois "facilite parfois" ces attaques fongiques!...

Les pratiques "écologiques" (Paillages des sols, compostages, stockage des bois) deviennent problématiques... Ces lieux sont des foyers actifs de dissémination des agents responsables des maladies fongiques de type POURRITURES (Cubiques ou brune, fibreuse ou blanches, molle) voir TRAMETES, LENZIZES, PORIA ou autres...

Le vent, les pratiques culturales, les déchets végétaux, le "non nettoyage" des surfaces amènent progressivement les spores et/ou les mycéliums des champignons lignivores au contact des ouvrages bois = TERRASSES + BARDAGES + BACS + RETENUES

Il faut intervenir RAPIDEMENT dès que les premiers symptômes apparaissent!...

Car nos terrasses bois, sont les premiers remparts de nos constructions et il faut rester vigilent!...

Périodiquement, le démontage des lames permet de visualiser, l'état et le nettoyage de la structure porteuse "au contact direct" avec les possibles agents infectieux...

En cas de doute, un professionnel de la terrasse bois peut venir faire un diagnostic précis et intervenir préventivement...

ATPV Concept bois

TERRASSES BOIS ou COMPOSITES = ALERTE car les sols bougent !...

Les terrasses bois sont largement concernées par les effets et conséquences néfastes des sols argileux… Il faut agir et réagir rapidement et se servir des exemples autour de nous, pour faire évoluer les réalisations et les réglementations autour de la conception de terrasses bois…

Aujourd’hui, le DTU TERRASSE BOIS et NORMES bois ne protègent pas les clients et les concepteurs soucieux de réaliser des concepts performants et garantis…

Face à ces conditions et réactions naturelles des sols, 90 % des réalisations sont complètement obsolètes techniquement et rapidement… La pose de pieux est-elle une solution ?... Et quels pieux choisir ?... La structure bois CL4 croisée peut-elle être la solution de référence ?... La réalisation d’une chape béton est-elle à éviter ?... Ou à revoir complètement?... Comment s’appuyer durablement sur une ossature stable, équilibrée, performante, réactive et garantie ?... Comment protéger sa terrasse bois des fractures et fissures liées aux gonflements et retrait des argiles ?... Comment résister aux compressions et pressions de renvoi des sols, amplifiées par les variations climatiques fortes et changeantes sur nos ouvrages bois?...

Beaucoup de questions… Souvent sans aucune réaction sur le terrain… Et encore moins de remise en cause des réglementations, pourtant sur lesquelles le concepteur de terrasses bois doit s’appuyer… Et que dire en cas de litiges, de conflits, de sinistres, de vices cachés, de malfaçons ?... Les documents techniques de référence existants sont-ils suffisants pour couvrir les risques et évaluer les dommages ?... Peuvent-ils être contestés légitimement (responsabilité morale, défauts de conseils, responsabilité technique par un non-sens de conception ?...) Qui est vraiment responsable ?... Le poseur, le vendeur, les acteurs de la réglementation ?...

Par contre la victime sera bien LE CLIENT!...

Alors, dans ce flou général, si vous avez un projet de terrasse bois ou composite, faites donc appelle à un concepteur référent et à la traçabilité visible et garantie…

ARTICLE /  Rédaction bâtiment - https://batijournal.com/

Sols argileux : un décret en consultation Posté le 06 Mai 2019

Les mouvements de sol induits par le retrait gonflement des argiles touchent principalement les maisons individuelles et s’amplifient avec le changement climatique. Ils représentent 38 % des coûts d’indemnisation des catastrophes naturelles. Pour la période 1990-2013, cela représente 8,6 milliards d’euros d’indemnisation et des centaines de milliers de maisons. C’est également le premier poste d’indemnisation au titre de l’assurance dommage-ouvrage, pour les sinistres touchant les maisons individuelles. L’article 68 de la loi n° 2018-1021 du 23 novembre 2018 portant évolution du logement, de l’aménagement et du numérique met en place un dispositif permettant de s’assurer que les règles de l’art soient bien mises en œuvre pour les maisons individuelles construites dans les zones exposées au phénomène de retrait gonflement des argiles. Ce dispositif est codifié aux articles L. 112-20 à L. 112-25. Il s’applique dans les zones exposées au phénomène de mouvement de terrain différentiel consécutif à la sécheresse et à la réhydratation des sols. Ces zones sont définies par un arrêté pris par les ministres chargés de la construction et de la prévention des risques majeurs, en application de l’article L. 112-20, selon des modalités déterminées par un décret en Conseil d’Etat, en application de l’article L. 112-25. L’arrêté définissant les zones exposées au phénomène est en consultation.

http://www.consultations-publiques.developpement-durable.gouv.fr/spip.php?page=forum&id_article=1942#mon_ancre

ALAIN BARISWYL    ATPV Concept bois… Depuis 1995

A lire en complément d'informations...

http://www.atpv-infos.com/2019/02/terrasse-une-affaire-de-pro.a-voir-sur-presse-professionnelle-fevrier/mars-2019.html

http://www.atpv-infos.com/2019/01/terrasse-bois-et/ou-composite-comment-s-y-retrouver.partie-01.html

http://www.atpv-infos.com/2019/01/terrasse-bois-et/ou-composite-comment-s-y-retrouver.partie-02.html

http://www.atpv-infos.com/2018/09/projet-renovation-terrasse-en-terrasse-composite-le-composite-comme-une-assurance-a-long-terme.html

Et autres...

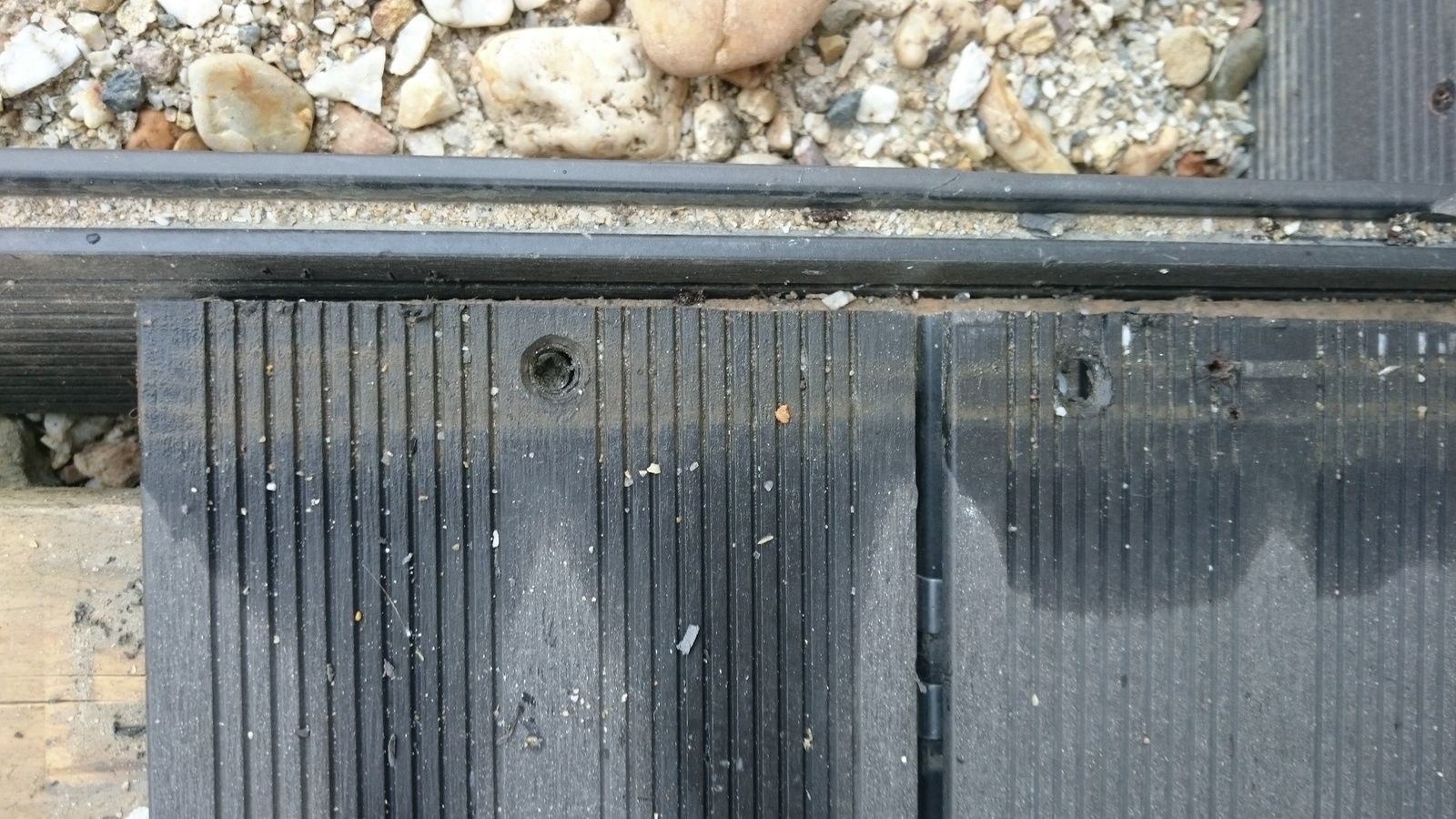

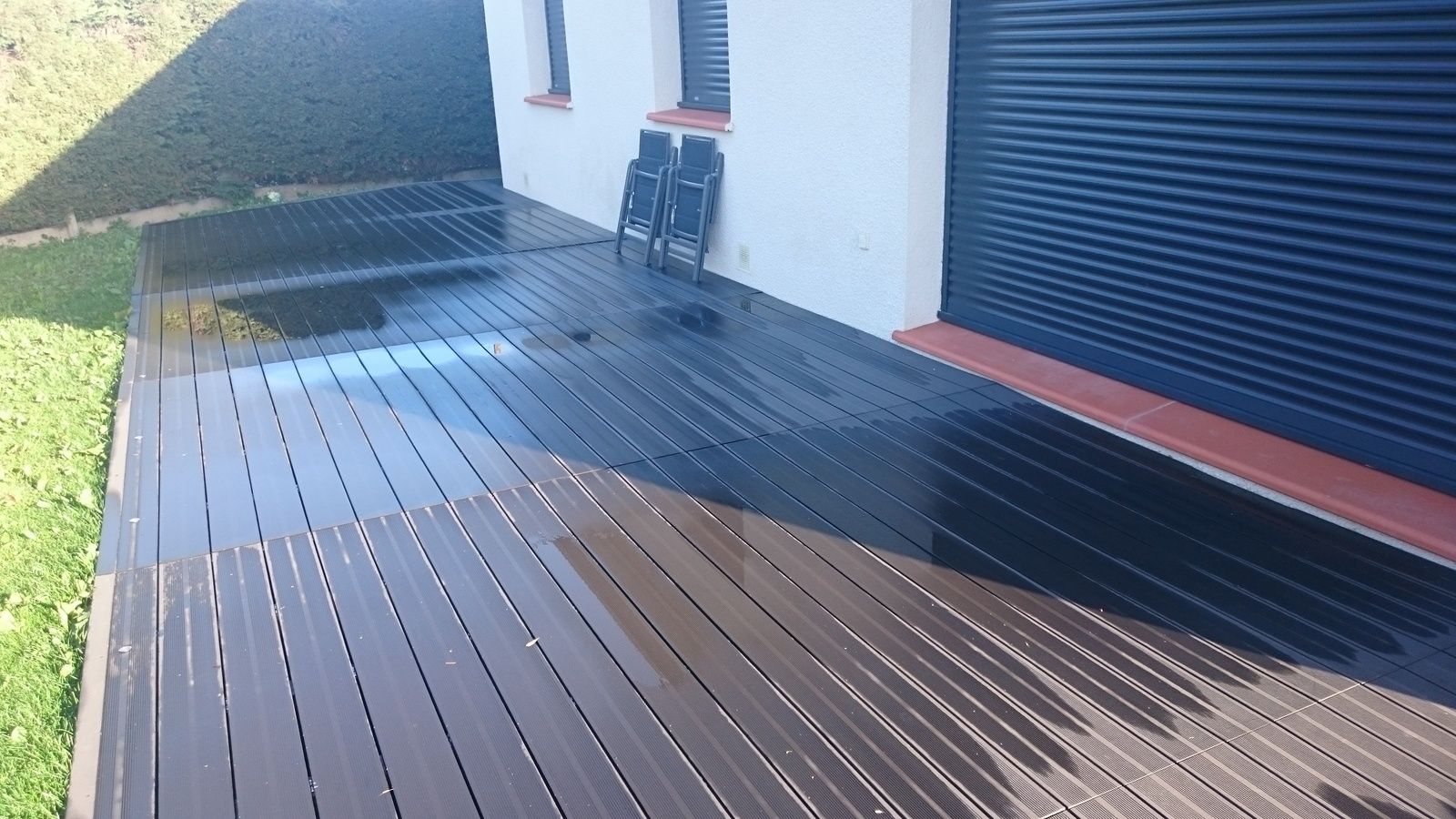

PREMIERE PARTIE = ETAT DES LIEUX INQUIETANT d’un PROJET COMPOSITE de 3 ans !...

Sans démontage des lames, le comportement général des de la terrasse composite montre un montage rapide des lames avec de fortes déformations en surface, des nombreuses économies techniques de montages, des erreurs « fatales » de conception « de surface », des finitions grossières et inquiétantes, des choix de matériaux premier prix, des fixations non conformes voir absentes…

La situation d'ensemble laisse entrevoir une structure "de maintien" inquiétante!...

Et les surprises continuent au fil du démontage !…

La liste est très longue !...

Les photos parlent !...

Suite...

DEUXIEME PARTIE = OBSERVATIONS et  COMPARAISONS du PROJET COMPOSITE de 3 ans avec les « autres sinistres »!...

ATPV Concept...

ALAIN BAERISWYL

ARTICLE PRESSE ATPV Concept...

Rubrique CHANTIER :   TERRASSE = Une affaire de PRO sur www.filiere-bois.fr   (Page 30 à 34)

Le nouveau numéro du magazine professionnel Filière Bois N°32 / Février - Mars 2019 est arrivé GRATUIT en téléchargement sur le site : www.filiere-bois.fr
Si vous souhaitez figurer dans le prochain numéro sous forme d'article ou d'annonce n'hésitez pas à prendre contact:. f.lhomme@ecomaisonbois.fr
Le magazine existe en 3 versions : Numérique consultable gratuitement sur le site, numérique interactive en téléchargement gratuit et en version papier. N'hésitez plus et rejoignez les 43 598 abonnés c'est GRATUIT.


COMMENTAIRE ATPV Concept du 08 février 2019:

BRAVO, joli travail!... Et au plaisir de futures collaborations pour mettre en oeuvre notre filière bois!... Nous avons besoin d'une revue de grande qualité pour améliorer la communication, les explications techniques, multiplier les débats et confronter les expériences de chacun. Car c'est "l'ensemble" que nous devons faire avancer qualitativement nos métiers et donner de l'assurance à nos clients et collaborateurs autour du bois et ses dérivés
