15 octobre 2017 7 15 /10 /octobre /2017 13:11

TERRASSE COMPOSITE HABITATION +  RENOVATION STRUCTURE …

Avant d'élaborer un devis un état général du projet est nécessaire pour quantifier les différentes étapes des travaux et évaluer les besoins en matériaux et fournitures....

OBJECTIF: Conserver "au mieux" la structure chevrons existante mais si elle n'est pas conforme...

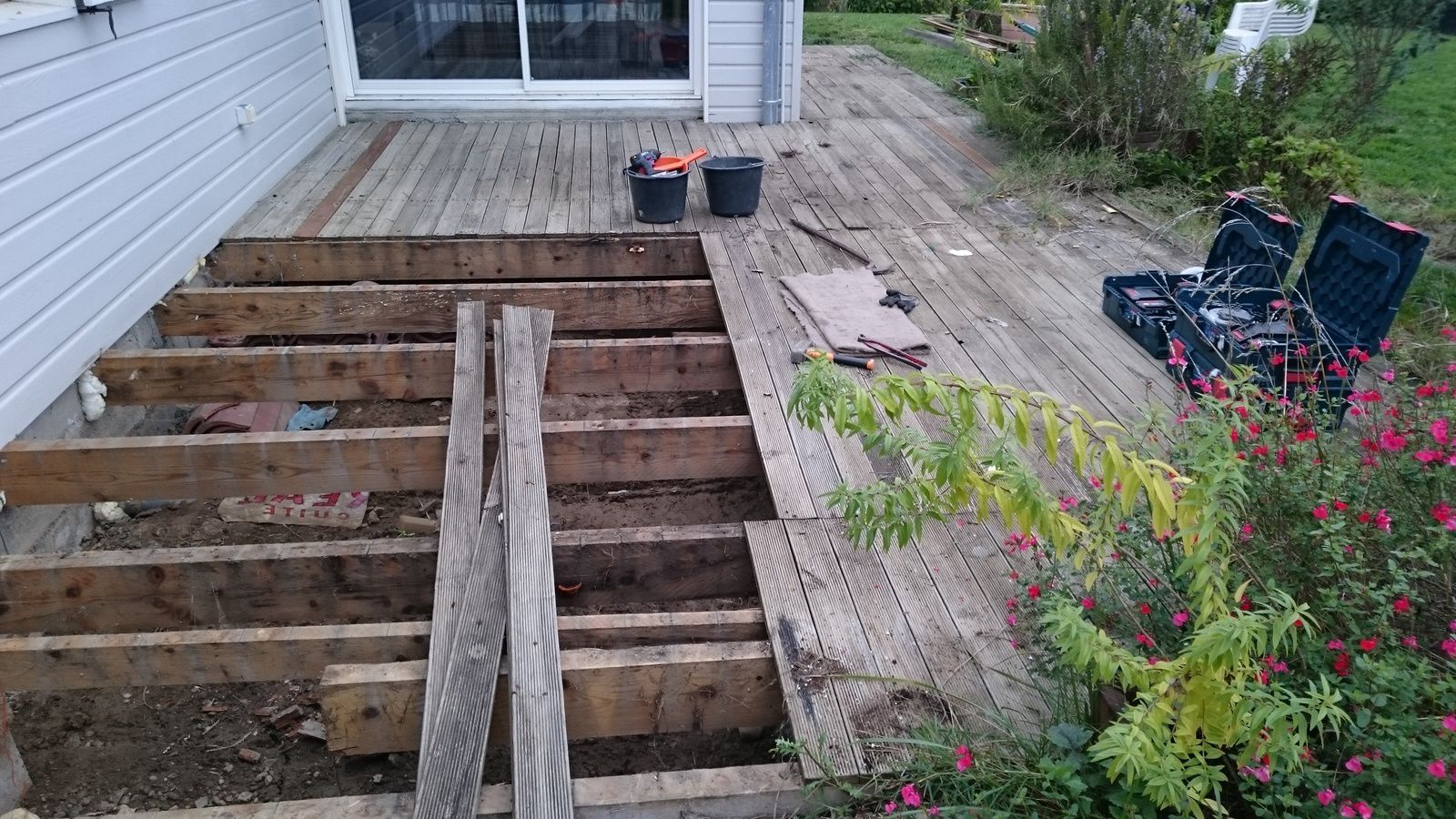

Partie 01 =  ETAT des LIEUX du PROJET INITIAL…

Tuilage des lames en PIN  21 x 90

Fissures et casses longitudinale des lames

Affaissement de la terrasse

Décollement des nœuds sur lames

Oxydation de la visserie existante = fixation lames

Vis rouillés sur les fixations des lames

Clous rouillés sur les fixations de la structure chevrons

Présence de champignons lignivores = TRAMETES à tous les stades d’évolutions

Chevrons 63 x 175 « libre » sans ACUNE FIXATION directe ou indirecte sur mur maison

Fentes de surface sur chevrons

Bois imbibé d’eau + décoloration et dégradation

Bois clase 3

Chevron en bois brut

Pose des chevrons sur plots bétons avec « loges en L et en T »

Chevrons fortement dégradés par l’eau et le manque d’aération dans les « loges » plots béton

Liaison chevrons / chevrons = CLOUS

Absence de structures de « contreventement » = RENFORT et RIGIDIFICATIONS

Absence de structures de renforcement des liaisons bois = CONTRE PIECE

Voir Partie 02 = DIAGNOSTIC GENERAL

Voir Partie 03 = REALISATION du NOUVEAUX PROJET

ATPV Concept bois

Mr BAERISWYL Alain

atpv@orange.fr

Une structure porteuse non conforme...
Une structure porteuse non conforme...
Une structure porteuse non conforme...
Une structure porteuse non conforme...
Une structure porteuse non conforme...
Une structure porteuse non conforme...

Une structure porteuse non conforme...
